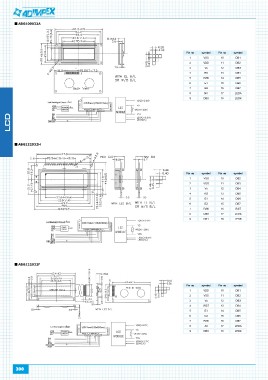

AB 000 2A Pin no symbol Pin no symbol
AB 220 2 1 VSS 10 DB1
AB 220 2 2 VDD 11 DB2
3 Vo 12 DB3
200 4 RS 13 DB4
5 R/W 14 DB5
6 E1 15 DB6
7 E2 16 DB7
8 NC 17 LEDA
9 DB0 18 LEDK
Pin no symbol Pin no symbol
1 VSS 10 DB2
2 VDD 11 DB3
3 Vo 12 DB4
4 RS 13 DB5
5 E1 14 DB6
6 E2 15 DB7
7 R/W 16 /RST
8 DB0 17 LEDA
9 DB1 18 LEDK
Pin no symbol Pin no symbol
1 VDD 10 DB1
2 VSS 11 DB2
3 Vo 12 DB3
4 /RST 13 DB4
5 E1 14 DB5
6 E2 15 DB6
7 R/W 16 DB7
8 A0 17 LEDA
9 DB0 18 LEDK
