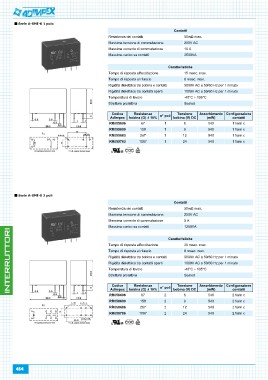

Page 454 - Catalogo Adimpex 2016

Serie A-SMI-S 1 polo Resistenza dei contatti Contatti
Serie A-SMI-S 2 poli Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 250V AC
454 Massimo carico su contatti 10 A
2500VA

Caratteristiche

Tempo di risposta all'eccitazione 15 msec. max.

Tempo di risposta al rilascio 8 msec. max.

Rigidità dielettrica tra bobina e contatti 5000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 105°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR055606 67 16 540 1 form c

RR055609 150 19 540 1 form c

RR055683 267 1 12 540 1 form c

RR055783 1067 1 24 540 1 form c

Resistenza dei contatti Contatti
Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 250V AC
Massimo carico su contatti 5A
1250VA

Caratteristiche

Tempo di risposta all'eccitazione 20 msec. max.

Tempo di risposta al rilascio 8 msec. max.

Rigidità dielettrica tra bobina e contatti 5000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 105°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR058606 67 26 540 2 form c

RR058609 150 29 540 2 form c

RR058686 267 2 12 540 2 form c

RR058786 1067 2 24 540 2 form c
