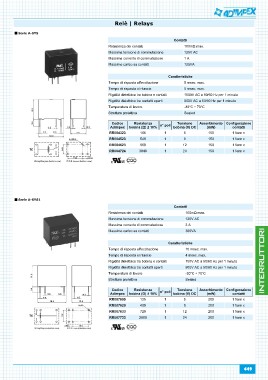

Page 449 - Catalogo Adimpex 2016

Relè | Relays

Serie A-SYS Resistenza dei contatti Contatti
Serie A-SYS1 Massima tensione di commutazione 100mΩ max.
Massima corrente di commutazione 125V AC
Massimo carico su contatti 1A
125VA

Caratteristiche

Tempo di risposta all'eccitazione 5 msec. max.

Tempo di risposta al rilascio 5 msec. max.

Rigidità dielettrica tra bobina e contatti 1500V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 500V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -30°C ÷ 70°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR004323 166 15 150 1 form c

RR004523 540 19 150 1 form c

RR004623 960 1 12 150 1 form c

RR004724 3840 1 24 150 1 form c

Resistenza dei contatti Contatti
Massima tensione di commutazione 100mΩ max.
Massima corrente di commutazione 125V AC
Massimo carico su contatti 3A
360VA

Caratteristiche

Tempo di risposta all'eccitazione 10 msec. max.

Tempo di risposta al rilascio 4 msec. max.

Rigidità dielettrica tra bobina e contatti 750V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 500V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -30°C ÷ 70°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR007605 125 15 200 1 form c

RR007629 405 19 200 1 form c

RR007633 720 1 12 200 1 form c

RR007733 2880 1 24 200 1 form c

449
