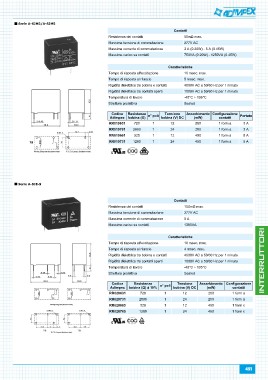

Page 451 - Catalogo Adimpex 2016

Serie A-S A-S

Resistenza dei contatti Contatti
Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 277V AC
Massimo carico su contatti 3 A (0.20W) - 5 A (0.45W)
750VA (0.20W) - 1250VA (0.45W)

Caratteristiche

Tempo di risposta all'eccitazione 10 msec. max.

Tempo di risposta al rilascio 5 msec. max.

Rigidità dielettrica tra bobina e contatti 4000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 105°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione Portata
Adimpex bobina (Ω) bobina (V) DC (mW) contatti

RR019631 720 1 12 200 1 form a 3A

RR019761 2880 1 24 200 1 form a 3A

RR019661 320 1 12 450 1 form a 5A

RR019731 1280 1 24 450 1 form a 5A

Serie A-S -S

Resistenza dei contatti Contatti
Massima tensione di commutazione 100mΩ max.
Massima corrente di commutazione 277V AC
Massimo carico su contatti 5A
1385VA

Caratteristiche

Tempo di risposta all'eccitazione 10 msec. max.

Tempo di risposta al rilascio 4 msec. max.

Rigidità dielettrica tra bobina e contatti 4000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 105°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR028631 720 1 12 200 1 form a

RR028731 2880 1 24 200 1 form a

RR028663 320 1 12 450 1 form c

RR028763 1280 1 24 450 1 form c

451
