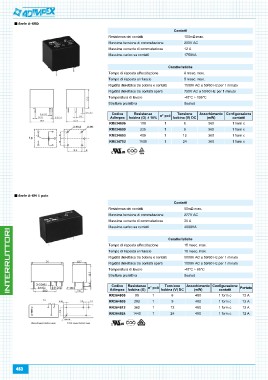

Page 452 - Catalogo Adimpex 2016

Serie A-SR Resistenza dei contatti Contatti
Serie A-S 1 l Massima tensione di commutazione 100mΩ max.
Massima corrente di commutazione 250V AC
452 Massimo carico su contatti 12 A
1750VA

Caratteristiche

Tempo di risposta all'eccitazione 8 msec. max.

Tempo di risposta al rilascio 5 msec. max.

Rigidità dielettrica tra bobina e contatti 1500V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 750V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 105°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR03 606 100 16 360 1 form c

RR03 609 225 19 360 1 form c

RR03 6 3 400 1 12 360 1 form c

RR03 7 3 1600 1 24 360 1 form c

Resistenza dei contatti Contatti
Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 277V AC
Massimo carico su contatti 20 A
4000VA

Caratteristiche

Tempo di risposta all'eccitazione 15 msec. max.

Tempo di risposta al rilascio 10 msec. max.

Rigidità dielettrica tra bobina e contatti 5000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 85°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione Portata
Adimpex bobina (Ω) bobina (V) DC (mW) contatti

RR36 806 90 1 6 400 1 form c 12 A

RR36 809 203 1 9 400 1 form c 12 A

RR36 812 360 1 12 400 1 form c 12 A

RR36 82 1440 1 24 400 1 form c 12 A
