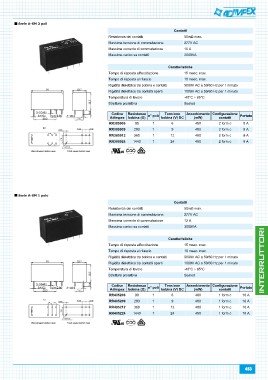

Page 453 - Catalogo Adimpex 2016

Serie A-S li

Resistenza dei contatti Contatti
Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 277V AC
Massimo carico su contatti 10 A
2000VA

Caratteristiche

Tempo di risposta all'eccitazione 15 msec. max.

Tempo di risposta al rilascio 10 msec. max.

Rigidità dielettrica tra bobina e contatti 5000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 85°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione Portata
Adimpex bobina (Ω) bobina (V) DC (mW) contatti

RR38 006 90 1 6 400 2 form c 8A

RR38 009 203 1 9 400 2 form c 8A

RR38 012 360 1 12 400 2 form c 8A

RR38 02 1440 1 24 400 2 form c 8A

Serie A-S 1 l

Resistenza dei contatti Contatti
Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 277V AC
Massimo carico su contatti 12 A
3000VA

Caratteristiche

Tempo di risposta all'eccitazione 15 msec. max.

Tempo di risposta al rilascio 10 msec. max.

Rigidità dielettrica tra bobina e contatti 5000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 85°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione Portata
Adimpex bobina (Ω) bobina (V) DC (mW) contatti

RR 0 206 90 1 6 400 1 form c 16 A

RR 0 209 203 1 9 400 1 form c 16 A

RR 0 212 360 1 12 400 1 form c 16 A

RR 0 22 1440 1 24 400 1 form c 16 A

453
