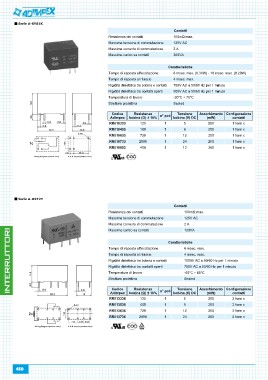

Page 450 - Catalogo Adimpex 2016

Serie A-SYS1 Resistenza dei contatti Contatti
Serie A- SY Y Massima tensione di commutazione 100mΩ max.
Massima corrente di commutazione 125V AC
450 Massimo carico su contatti 3A
360VA

Caratteristiche

Tempo di risposta all'eccitazione 8 msec. max. (0.36W) - 10 msec. max. (0.20W)

Tempo di risposta al rilascio 4 msec. max.

Rigidità dielettrica tra bobina e contatti 750V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 500V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -30°C ÷ 70°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR010333 125 15 200 1 form c

RR010433 180 16 200 1 form c

RR010633 720 1 12 200 1 form c

RR010733 2880 1 24 200 1 form c

RR010653 400 1 12 360 1 form c

Resistenza dei contatti Contatti
Massima tensione di commutazione 100mΩ max.
Massima corrente di commutazione 125V AC
Massimo carico su contatti 2A
120VA

Caratteristiche

Tempo di risposta all'eccitazione 6 msec. max.

Tempo di risposta al rilascio 4 msec. max.

Rigidità dielettrica tra bobina e contatti 1000V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 750V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 85°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) ± 10% bobina (V) DC (mW) contatti

RR013336 125 15 200 2 form c

RR013536 405 19 200 2 form c

RR013636 720 1 12 200 2 form c

RR013736 2880 1 24 200 2 form c
