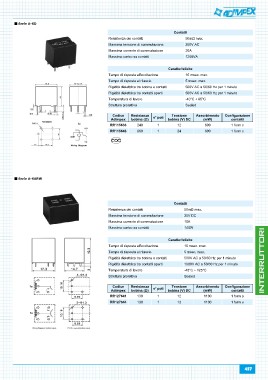

Page 457 - Catalogo Adimpex 2016

Serie A-S Resistenza dei contatti Contatti
Serie A-SA Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 250V AC
Massimo carico su contatti 20A
1250VA

Caratteristiche

Tempo di risposta all'eccitazione 10 msec. max.

Tempo di risposta al rilascio 5 msec. max.

Rigidità dielettrica tra bobina e contatti 500V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 500V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 85°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) bobina (V) DC (mW) contatti
1
RR115633 240 1 12 600 1 form c

RR115643 960 24 600 1 form c

Resistenza dei contatti Contatti
Massima tensione di commutazione 50mΩ max.
Massima corrente di commutazione 30V DC
Massimo carico su contatti 10A
140W

Caratteristiche

Tempo di risposta all'eccitazione 10 msec. max.

Tempo di risposta al rilascio 5 msec. max.

Rigidità dielettrica tra bobina e contatti 500V AC a 50/60 Hz per 1 minuto

Rigidità dielettrica tra contatti aperti 1000V AC a 50/60 Hz per 1 minuto

Temperatura di lavoro -40°C ÷ 125°C

Struttura protettiva Sealed

Codice Resistenza n° poli Tensione Assorbimento Configurazione
Adimpex bobina (Ω) bobina (V) DC (mW) contatti
1
RR127641 130 1 12 1100 1 form a

RR127644 130 12 1100 1 form u

457
