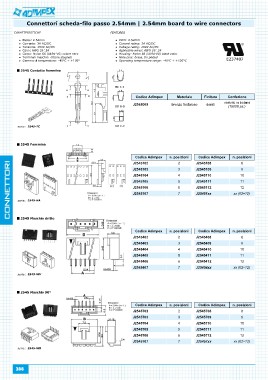

Page 288 - Catalogo Adimpex 2016

Connettori scheda-filo passo 2.54mm | 2.54mm board to wire connectors

CARATTERISTICHE FEATURES

Passo: 2.54mm Pitch: 2.54mm
Corrente: 3A AC/DC Current rating: 3A AC/DC
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Cavo: AWG 28÷24 Applicable wires: AWG 28÷24
Corpo: Nylon 66 (UL94-V0) colore nero Housing: Nylon 66 (UL94-V0) black color
Terminali maschio: ottone stagnati Male pins: brass, tin plated
Gamma di temperatura: -40°C ÷ +105° Operating temperature range: -40°C ÷ +105°C

2545 Contatto femmina

Codice Adimpex Materiale Finitura Confezione
J2545005 bronzo fosforoso dorati
nastrati in bobina
(15000 pz.)

serie: 2545-TC Codice Adimpex n. posizioni Codice Adimpex n. posizioni
2545 Femmina J2545102 2 J2545108 8
J2545103 3 J2545109 9
serie: 2545-HA J2545104 4 J2545110 10
2545 Maschio dritto J2545105 5 J2545111 11
J2545106 6 J2545112 12
serie: 2545-WV J2545107 7 J25451xx
2545 Maschio 90° xx (02÷12)

serie: 2545-WR Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2545402 2 J2545408 8
288 J2545403 3 J2545409 9
J2545404 4 J2545410 10
J2545405 5 J2545411 11
J2545406 6 J2545412 12
J2545407 7 J25454xx
xx (02÷12)

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2545702 2 J2545708 8
J2545703 3 J2545709 9
J2545704 4 J2545710 10
J2545705 5 J2545711 11
J2545706 6 J2545712 12
J2545707 7 J25457xx
xx (02÷12)
