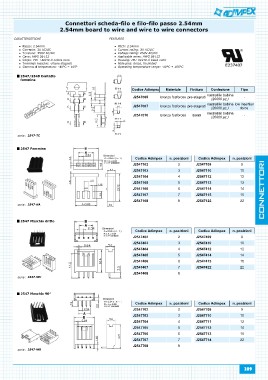

Page 289 - Catalogo Adimpex 2016

Connettori scheda-filo e filo-filo passo 2.54mm
2.54mm board to wire and wire to wire connectors

CARATTERISTICHE FEATURES

Passo: 2.54mm Pitch: 2.54mm
Corrente: 3A AC/DC Current rating: 3A AC/DC
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Cavo: AWG 26÷22 Applicable wires: AWG 26÷22
Corpo: P T UL94V-0 colore nero Housing: P T UL94V-0 black color
Terminali maschio: ottone stagnati Male pins: brass, tin plated
Gamma di temperatura: -40°C ÷ 105° Operating temperature range: -40°C ÷ 105°C

254 254 Contatto
femmina

Codice Adimpex Materiale Finitura Confezione Tipo

J2547005 bronzo fosforoso pre-stagnati nastrati in bobina -
(20000 pz.)

J2547007 bronzo fosforoso pre-stagnati nastrati in bobina low insertion
(20000 pz.) force

J2547010 bronzo fosforoso dorati nastrati in bobina -
(20000 pz.)

serie: 254 -TC Codice Adimpex n. posizioni Codice Adimpex n. posizioni
254 Femmina J2547102 2 J2547109 9
J2547103 3 J2547110 10
serie: 254 -HA J2547104 4 J2547112 12
254 Maschio dritto J2547105 5 J2547113 13
J2547106 6 J2547114 14
serie: 254 -WV J2547107 7 J2547115 15
254 Maschio 90° J2547108 8 J2547122 22

serie: 254 -WR Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2547402 2 J2547409 9
J2547403 3 J2547410 10
J2547404 4 J2547412 12
J2547405 5 J2547414 14
J2547406 6 J2547415 15
J2547407 7 J2547422 22
J2547408 8

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2547702 2 J2547709 9
J2547703 3 J2547710 10
J2547704 4 J2547711 12
J2547705 5 J2547712 14
J2547706 6 J2547713 15
J2547707 7 J2547714 22
J2547708 8

289
