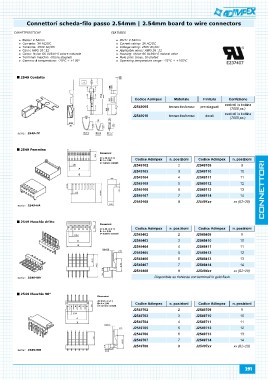

Page 291 - Catalogo Adimpex 2016

Connettori scheda-filo passo 2.54mm | 2.54mm board to wire connectors

CARATTERISTICHE FEATURES

Passo: 2.54mm Pitch: 2.54mm
Corrente: 3A AC/DC Current rating: 3A AC/DC
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Cavo: AWG 26÷22 Applicable wires: AWG 26÷22
Corpo: Nylon 66 UL94V-0 colore naturale Housing: Nylon 66 UL94V-0 natural color
Terminali maschio: ottone stagnati Male pins: brass, tin plated
Gamma di temperatura: -25°C ÷ +105° Operating temperature range: -25°C ÷ +105°C

2549 Contatto

Codice Adimpex ei e ini Con ezione
J2549005 bronzo fosforoso pre-stagnati
J2549010 bronzo fosforoso nastrati in bobina
orati ( 000 pz.)

nastrati in bobina
( 000 pz.)

serie: 254 -TC Codice Adimpex n. posizioni Codice Adimpex n. posizioni
2549 Femmina J2549102 2 J2549109 9
J2549103 3 J2549110 10
serie: 254 -HA J2549104 4 J2549111 11
2549 Maschio dritto J2549105 5 J2549112 12
J2549106 6 J2549113 13
serie: 254 -WV J2549107 7 J2549114 14
2549 Maschio 90° J2549108 8 J254 1xx
xx (02÷20)
serie: 254 -WR
Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2549402 2 J2549409 9
J2549403 3 J2549410 10
J2549404 4 J2549411 11
J2549405 5 J2549412 12
J2549406 6 J2549413 13
J2549407 7 J2549414 14
J2549408 8 J254 4xx
xx (02÷20)
p .

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2549702 2 J2549709 9
J2549703 3 J2549710 10
J2549704 4 J2549711 11
J2549705 5 J2549712 12
J2549706 6 J2549713 13
J2549707 7 J2549714 14
J2549708 8 J254 7xx
xx (02÷20)

291
