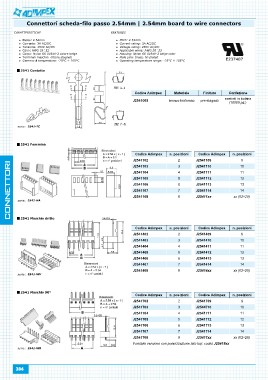

Page 286 - Catalogo Adimpex 2016

Connettori scheda-filo passo 2.5 mm | 2.5 mm board to wire connectors

CARATTERISTICHE FEATURES

Passo: 2.54mm Pitch: 2.54mm
Corrente: 3A AC/DC Current rating: 3A AC/DC
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Cavo: AWG 28÷22 Applicable wires: AWG 28÷22
Corpo: Nylon 66 UL94V-2 colore beige Housing: Nylon 66 UL94V-2 beige color
Terminali maschio: ottone stagnati Male pins: brass, tin plated
Gamma di temperatura: -25°C ÷ 05°C Operating temperature range: -25°C ÷ 05°C

25 1 Contatto

Codice Adimpex Materiale Finitura Confezione
J2541005 bronzo fosforoso pre-stagnati
nastrati in bobina
(10000 pz.)

serie: 25 1-TC Codice Adimpex n. posizioni Codice Adimpex n. posizioni
25 1 Femmina J2541102 2 J2541109 9
J2541103 3 J2541110 10
serie: 25 1-HA J2541104 4 J2541111 11
25 1 Maschio dritto J2541105 5 J2541112 12
J2541106 6 J2541113 13
serie: 25 1-WV J2541107 7 J2541114 14
25 1 Maschio 90° J2541108 8 J25411xx
xx (02÷20)
serie: 25 1-WR
Codice Adimpex n. posizioni Codice Adimpex n. posizioni
286 J2541402 2 J2541409 9
J2541403 3 J2541410 10
J2541404 4 J2541411 11
J2541405 5 J2541412 12
J2541406 6 J2541413 13
J2541407 7 J2541414 14
J2541408 8 J25414xx
xx (02÷20)

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2541702 2
J2541703 3 J2541709 9
J2541704 4
J2541705 5 J2544710 10
J2541706 6
J2541707 7 J2541711 11
J2541708 8
J2541712 12
p zz z
J2541713 13

J2541714 14

J25417xx xx (02÷20)

p J2541 xx
