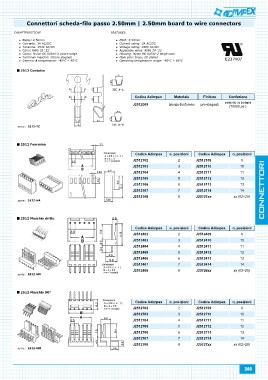

Page 283 - Catalogo Adimpex 2016

Connettori scheda-filo passo 2.50mm | 2.50mm board to wire connectors

CARATTERISTICHE FEATURES

Passo: 2.50mm Pitch: 2.50mm
Corrente: 3A AC/DC Current rating: 3A AC/DC
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Cavo: AWG 28÷22 Applicable wires: AWG 28÷22
Corpo: Nylon 66 UL94V-2 colore beige Housing: Nylon 66 UL94V-2 beige color
Terminali maschio: ottone stagnati Male pins: brass, tin plated
Gamma di temperatura: -40°C ÷ 85°C Operating temperature range: -40°C ÷ 85°C

2512 Contatto

Codice Adimpex Materiale Finitura Confezione
J2512005 bronzo fosforoso pre-stagnati
nastrati in bobina
(10000 pz.)

serie: 2512-TC Codice Adimpex n. posizioni Codice Adimpex n. posizioni
2512 Femmina J2512102 2 J2512109 9
J2512103 3 J2512110 10
serie: 2512-HA J2512104 4 J2512111 11
2512 Maschio dritto J2512105 5 J2512112 12
J2512106 6 J2512113 13
serie: 2512-WV J2512107 7 J2512114 14
2512 Maschio 90° J2512108 8 J25121xx
xx (02÷20)
serie: 2512-WR
Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2512402 2 J2512409 9
J2512403 3 J2512410 10
J2512404 4 J2512411 11
J2512405 5 J2512412 12
J2512406 6 J2512413 13
J2512407 7 J2512414 14
J2512408 8 J25124xx
xx (02÷20)

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J2512702 2 J2512709 9
J2512703 3 J2512710 10
J2512704 4 J2512711 11
J2512705 5 J2512712 12
J2512706 6 J2512713 13
J2512707 7 J2512714 14
J2512708 8 J25127xx
xx (02÷20)
