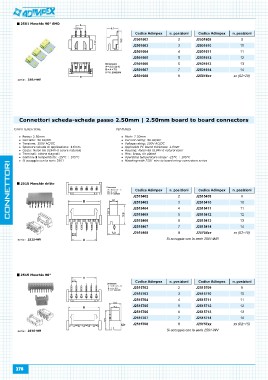

Page 278 - Catalogo Adimpex 2016

2501 Maschio 90° SMD Codice Adimpex n. posizioni Codice Adimpex n. posizioni
serie: 2501-WE J2501602 2 J2501609 9
J2501603 3 J2501610 10
J2501604 4 J2501611 11
J2501605 5 J2501612 12
J2501606 6 J2501613 13
J2501607 7 J2501614 14
J2501608 8 J25016xx
xx (02÷20)

Connettori scheda-scheda passo 2.50mm | 2.50mm board to board connectors

CARATTERISTICHE FEATURES

Passo: 2.50mm Pitch: 2.50mm
Corrente: 3A AC/DC Current rating: 3A AC/DC
Tensione: 250V AC/DC Voltage rating: 250V AC/DC
Spessore scheda di applicazione: 1.6mm Applicable PC board thickness: 1.6mm
Corpo: Nylon 66 UL94V-0 colore naturale Housing: Nylon 66 UL94V-0 natural color
Terminali: ottone stagnati Pins: brass, tin plated
Gamma di temperatura: -25°C ÷ 105°C Operating temperature range: -25°C ÷ 105°C
Si accoppia con la serie 2501 Matching with 2501 wire to board crimp connectors series

2515 Maschio dritto Codice Adimpex n. posizioni Codice Adimpex n. posizioni
serie: 2515-WV J2515402 9
J2515403 2 J2515409 10
J2515404 11
J2515405 3 J2515410 12
J2515406 13
J2515407 4 J2515411 14
J2515408
5 J2515412 xx (02÷15)

6 J2515413

7 J2515414

8 J25154xx

Si accoppia con la serie 2501-WR

2515 Maschio 90° Codice Adimpex n. posizioni Codice Adimpex n. posizioni
serie: 2515-WR J2515702 9
J2515703 2 J2515709 10
J2515704 11
J2515705 3 J2515710 12
J2515706 13
J2515707 4 J2515711 14
J2515708
5 J2515712 xx (02÷15)

6 J2515713

7 J2515714

8 J25157xx

Si accoppia con la serie 2501-WV

278
