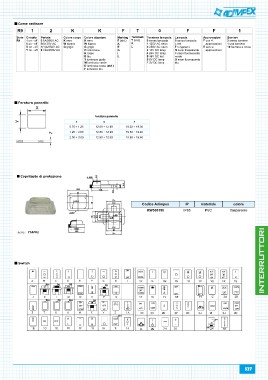

Page 527 - Catalogo Adimpex 2016

Come ordinare

R9 1 2 K K FT 0 FF 1

Serie Circuito Portata Colore corpo Colore attuatore Marking Terminali Tensione lampada Lampada Approvazioni Barriere
R9 1 on - off 2 6A/250V AC K nero K nero F (std.) T (std.) 0 senza lampada 0 senza lampada F con 4 2 senza barriere
9 on - off 9A/125V AC W bianco W bianco A R 1 125V AC neon L led 1 una barriera
D on - off 4(1)A/250V AC G grigio G grigio E L 2 250V AC neon T tungsteno approvazioni 10 barriera a croce
Y on - off 8 16A/250V AC O arancione G 3 12V DC lamp N neon trasparente E senza
R rosso I 4 24V DC lamp F neon fluorescente
B blu L 5 48V DC led verde approvazioni
Y luminoso giallo 6 6V DC lamp B neon fluorescente
M luminoso verde 7 3V DC lamp blu
D luminoso rosso (std.)
F luminoso blu

Foratura pannello

z foratura pannello x
0.70 ÷ 1.25 y 19.20 ÷ 19.30
1.25 ÷ 2.00 19.30 ÷ 19.40
2.00 ÷ 3.00 12.80 ÷ 12.90 19.50 ÷ 19.60
12.80 ÷ 12.90
12.80 ÷ 12.90

Copritasto di protezione Codice Adimpex IP materiale colore
KW300190 IP65 PVC trasparente
serie: YTAP01
Switch

527
