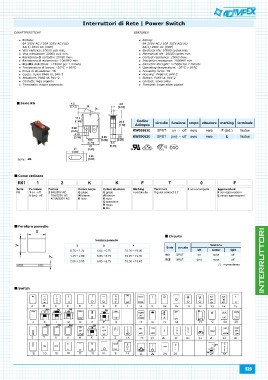

Page 523 - Catalogo Adimpex 2016

Interruttori di Rete | Power Switch

CARATTERISTICHE FEATURES

Portata: Rating:
6A 250V AC 10A 125V AC (UL) 6A 250V AC 10A 125V AC(UL)
4A(1) 250V AC (VDE) 4A(1) 250V AC (VDE)
Vita elettrica: 10000 cicli min. Electrical life: 10000 cycles min.
Vita meccanica: 30000 cicli min. Mechanical life: 30000 cycles min.
Resistenza di contatto: 20mΩ max. Contact resistance: 20mΩ max.
Resistenza di isolamento: 1000MΩ min. Insulation resistance: 1000MΩ min.
Rigidità dielettrica: >1500V per 1 minuto Dielectric strenght: >1500V for 1 minute
Temperatura di lavoro: -20°C ÷ 85°C Operating temperature: -20°C ÷ 85°C
Forza di attuazione: 4N Actuating force: 4N
Corpo: nylon PA66 UL 94V-2 Housing: PA66 UL 94V-2
Attuatore: PA66 UL 94V-2 Button: PA66 UL 94V-2
Contatti: lega argento Contact: silver alloy
Terminale: ottone argentato Terminal: brass silver plated

Serie R

Codice circuito funzione corpo attuatore marking terminale
Adimpex
KW008830 SPST on - off nero nero F (std.) faston
KW300620 SPST (on) - off nero nero E faston

serie: R

Come ordinare

R61 1 2 K K F T 0 F

Serie Funzione Portata Colore corpo Colore attuatore Marking Terminali 0 senza lampada Approvazioni
R6 1 on - off 2 6A/250V AC G grigio G grigio vedi tabella T quick connect 3.7 F con approvazioni
5 (on) - off W bianco W bianco E senza approvazioni
10A/125V AC K nero K nero
4(1)A/250V AC O arancione
R rosso
B blu

Foratura pannello

Circuito

z foratura pannello x Serie circuito funzione
0.70 ÷ 1.25 y 19.20 ÷ 19.30
1.25 ÷ 2.00 19.25 ÷ 19.35 left center right
2.00 ÷ 3.00 6.65 ÷ 6.75 19.30 ÷ 19.40
6.65 ÷ 6.75 R61 SPST on none off
6.65 ÷ 6.75
R65 SPST (on) none off

( ) : momentaneo

Switch
