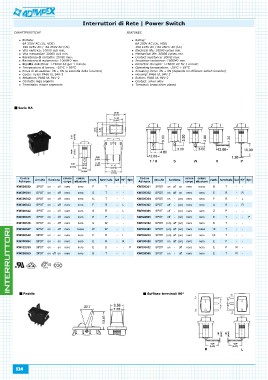

Page 524 - Catalogo Adimpex 2016

Interruttori di Rete | Power Switch

CARATTERISTICHE FEATURES

Portata: Rating:
6A 250V AC (UL, VDE) 6A 250V AC (UL, VDE)
15A 125V AC 8A 250V AC (UL) 15A 125V AC 8A 250 V AC (UL)
Vita elettrica: 10000 cicli min. Electrical life: 10000 cycles min.
Vita meccanica: 30000 cicli min. Mechanical life: 30000 cycles min.
Resistenza di contatto: 20mΩ max. Contact resistance: 20mΩ max.
Resistenza di isolamento: 1000MΩ min. Insulation resistance: 1000MΩ min.
Rigidità dielettrica: >1500V AC per 1 minuto Dielectric strenght: >1500V AC for 1 minute
Temperatura di lavoro: -20°C ÷ 85°C Operating temperature: -20°C ÷ 85°C
Forza di attuazione: 3N ÷ 6N (a seconda della funzione) Actuating force: 3N ÷ 6N (depends on different switch function)
Corpo: nylon PA66 UL 94V-2 Housing: PA66 UL 94V-2
Attuatore: PA66 UL 94V-2 Button: PA66 UL 94V-2
Contatti: lega argento Contact: silver alloy
Terminale: ottone argentato Terminal: brass silver plated

Serie RA

Co ice circuito funzione colore colore mark. terminale led 90° tipo Codice circuito funzione colore colore mark. terminale led 90° tipo
A impex corpo attuatore Adimpex corpo attuatore
KW008020
KW300341 SPST on - off nero nero F T -- KW300351 SPDT on off on nero rosso B T --
KW300342
KW300343 SPST on - off nero nero D T -- KW300352 SPDT on off on nero nero E R -R
KW300344
KW300345 SPST on - off nero nero 1L T -- KW300354 SPDT on - (on) nero nero F R -L
KW300346
KW300347 SPST on - off nero nero F R -L KW300362 SPST off - (on) nero nero A R -R
KW300349
KW300454 SPST on - off nero nero G R -L RW300366 SPST off - (on) nero nero Z P --
KW022260
KW008060 SPST on - off nero nero E P -- KW022505 SPST off - (on) nero nero E T --P

SPST on - off nero nero G W -- KW008102 SPDT (on) off (on) nero nero B T --

SPST on - off nero rosso W W -- KW300380 SPDT (on) off (on) nero rosso 1E T --

SPDT on - on nero nero F R -L KW300413 SPDT (on) off (on) nero nero 5F T --

SPDT on - on nero nero E R -R KW300420 SPDT on off (on) nero nero E P --

SPDT on - on nero nero E S --P KW300432 SPDT on - off nero nero E P R-

SPDT on off on nero nero B T -- KW008309 SPST on - off nero nero E T R-

Paddle Su i o terminali
