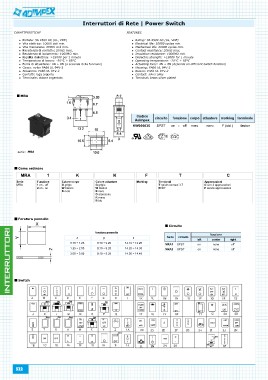

Page 522 - Catalogo Adimpex 2016

Interruttori di Rete | Power Switch

CARATTERISTICHE FEATURES

Portata: 3A 250V AC (UL, VDE) Rating: 3A 250V AC (UL, VDE)
Vita elettrica: 10000 cicli min. Electrical life: 10000 cycles min.
Vita meccanica: 30000 cicli min. Mechanical life: 30000 cycles min.
Resistenza di contatto: 20mΩ max. Contact resistance: 20mΩ max.
Resistenza di isolamento: 1000MΩ min. Insulation resistance: 1000MΩ min.
Rigidità dielettrica: >1500V per 1 minuto Dielectric strenght: >1500V for 1 minute
Temperatura di lavoro: -20°C ÷ 85°C Operating temperature: -20°C ÷ 85°C
Forza di attuazione: 4N ÷ 8N (a seconda della funzione) Actuating force: 4N ÷ 8N (depends on different switch function)
Corpo: nylon PA66 UL 94V-2 Housing: PA66 UL 94V-2
Attuatore: PA66 UL 94V-2 Button: PA66 UL 94V-2
Contatti: lega argento Contact: silver alloy
Terminale: ottone argentato Terminal: brass silver plated

MRA

Codice circuito funzione corpo attuatore marking terminale
Adimpex SPST on - off nero nero F (std.) faston
KW006030

serie: MRA

Come ordinare

MRA 1 K K F T C

Serie Funzione Colore corpo Colore attuatore Marking Terminali Approvazioni
MRA 1 on - off G grigio G grigio T quick connect 3.7 C con 3 approvazioni
2 on - on W bianco W bianco R 90° E senza approvazioni
K nero K nero
O arancione
R rosso
B blu

Foratura pannello

Circuito

z foratura pannello x Serie circuito funzione
0.70 ÷ 1.25 y 14.10 ÷ 14.20
1.25 ÷ 2.00 14.20 ÷ 14.30 left center right
2.00 ÷ 3.00 9.10 ÷ 9.20 14.30 ÷ 14.40
9.10 ÷ 9.20 MRA1 SPST on none off
9.10 ÷ 9.20
MRA2 SPDT on none off

Switch
