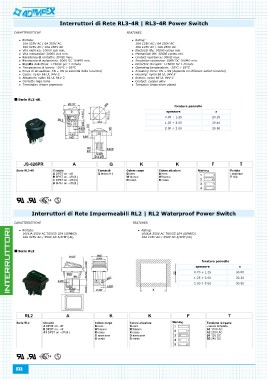

Interruttori di Rete RL3-4R | RL3-4R Power Switch

CARATTERISTICHE FEATURES

Portata: Rating:
10A 125V AC / 6A 250V AC 10A 125V AC / 6A 250V AC
16A 125V AC / 10A 250V AC 16A 125V AC / 10A 250V AC
Vita elettrica: 10000 cicli min. Electrical life: 10000 cycles min.
Vita meccanica: 30000 cicli min. Mechanical life: 30000 cycles min.
Resistenza di contatto: 30mΩ max. Contact resistance: 30mΩ max.
Resistenza di isolamento: 500V DC 100MΩ min. Insulation resistance: 500V DC 100MΩ min.
Rigidità dielettrica: >1500V per 1 minuto Dielectric strenght: >1500V for 1 minute
Temperatura di lavoro: -20°C ÷ 85°C Operating temperature: -20°C ÷ 85°C
Forza di attuazione: 6N ÷ 9N (a seconda della funzione) Actuating force: 6N ÷ 9N (depends on different switch function)
Corpo: nylon 66 UL 94V-2 Housing: nylon 66 UL 94V-2
Attuatore: nylon 66 UL 94V-2 Button: nylon 66 UL 94V-2
Contatti: lega rame Contact: copper alloy
Terminale: ottone argentato Terminal: brass silver plated

Serie RL3-4R

foratura pannello x
spessore 20.20
0.70 ÷ 1.25 20.40
1.25 ÷ 2.00 20.60
2.00 ÷ 3.00

JS-626PR A Q K K F T

Serie RL3-4R Circuito Terminali Colore corpo Colore attuatore Marking Portata
A DPST on - off Q faston 8.3 B nero B nero - standard
B SPST on - off (ill.) W bianco W bianco T 16A
C DPST on - off (ill.) R rosso R rosso
D SPST on - off (ill.)

Interruttori di Rete Impermeabili RL2 | RL2 Waterproof Power Switch

CARATTERISTICHE FEATURES

Portata: Rating:
16(8)A 250V AC T85/55 1E4 (SEMKO) 16(8)A 250V AC T85/55 1E4 (SEMKO)
16A 125V AC / 250V AC 3/4HP (UL) 16A 125V AC / 250V AC 3/4HP (UL)

Serie RL2

foratura pannello x
spessore 30.00
0.70 ÷ 1.25 30.20
1.25 ÷ 2.00 30.50
2.00 ÷ 3.00

RL2 A K K F T

Serie RL2 Circuito Colore corpo Colore attuatore Marking Tensione lampada
A DPST on - off B nero B nero - senza lampada
B DPDT on - off W bianco W bianco A1 110V AC
A1 DPST on - off (ill.) R rosso R rosso A2 220V AC
O arancione O arancione D1 12V DC
G verde G verde D2 24V DC
