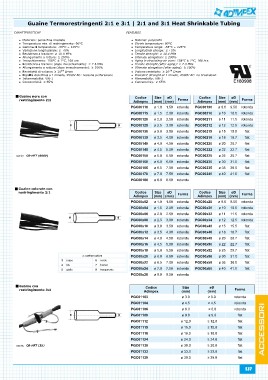

Guaine Termorestringenti 2:1 e 3:1 | 2:1 and 3:1 Heat Shrinkable Tubing
CARATTERISTICHE FEATURES
Materiale: poliolefina irradiata Material: polyolefin
Temperatura min. di restringimento: 90°C Shrink temperature: 90°C
Gamma di temperatura: -55°C ÷ 125°C Temperature range: -55°C ÷ 125°C
Variazione longitudinale: ≤ +5% Longitudinal change: ≤ +5%
Resistenza a trazione: ≥ 10.4 MPa Tensile strenght: ≥ 10.4 MPa
Allungamento a rottura: ≥ 200% Ultimate elongation: ≥ 200%
Invecchiamento: 158°C ± 1°C, 168 ore Aging in circulating-air oven: 158°C ± 1°C, 168 hrs.
Resistenza a trazione (dopo invecchiamento): ≥ 7.3 MPa Tensile strenght (after aging): ≥ 7.3 MPa
Allungamento a rottura (dopo invecchiamento): ≥ 100% Ultimate elongation (after aging): ≥ 100%
Resistività di volume: ≥ 1014 Ω•cm Volume resistivity: ≥ 1014 Ω•cm
Rigidità dielettrica a 1 minuto, 2500V AC: nessuna perforazione Dielectric strenght at 1 minute, 2500V AC: no breakdown
Infiammabilità: VW-1 Flammability: VW-1
Concentricità: ≥ 65% Concentricity: ≥ 65%
Guaine nere con Codice Size øD Forma Codice Size øD Forma
restringimento 2:1 Adimpex (mm) (mm) Adimpex (mm) (mm)
PGC00110 PGC00190
serie: CB-HFT (600V) PGC00115 ø 1.0 1.50 rotonda PGC00210 ø 9.0 9.50 rotonda
PGC00120 PGC00211
Guaine colorate con PGC00125 ø 1.5 2.00 rotonda PGC00212 ø 10 10.5 rotonda
restringimento 2:1 PGC00130 PGC00215
PGC00135 ø 2.0 2.50 rotonda PGC00218 ø 11 11.5 rotonda
PGC00140 PGC00220
PGC00145 ø 2.5 3.00 rotonda PGC00222 ø 12 12.5 rotonda
PGC00150 PGC00225
PGC00160 ø 3.0 3.50 rotonda PGC00230 ø 15 15.5 flat
PGC00165 PGC00235
PGC00170 ø 3.5 4.00 rotonda PGC00240 ø 18 18.7 flat
PGC00180
ø 4.0 4.50 rotonda ø 20 20.7 flat
ø 4.5 5.00 rotonda ø 22 22.7 flat
ø 5.0 5.50 rotonda ø 25 25.7 flat
ø 6.0 6.50 rotonda ø 30 31.0 flat
ø 6.5 7.00 rotonda ø 35 36.0 flat
ø 7.0 7.50 rotonda ø 40 41.0 flat
ø 8.0 8.50 rotonda
Codice Size øD Forma Codice Size øD Forma
Adimpex (mm) (mm) Adimpex (mm) (mm)
PGC00x02 PGC00x28
PGC00x04 ø 1.0 1.50 rotonda PGC00x30 ø 9.0 9.50 rotonda
PGC00x06 PGC00x32
PGC00x08 ø 1.5 2.00 rotonda PGC00x34 ø 10 10.5 rotonda
PGC00x10 PGC00x40
PGC00x12 ø 2.0 2.50 rotonda PGC00x46 ø 11 11.5 rotonda
PGC00x14 PGC00x48
PGC00x16 ø 2.5 3.00 rotonda PGC00x50 ø 12 12.5 rotonda
PGC00x18 PGC00x52
PGC00x20 ø 3.0 3.50 rotonda PGC00x56 ø 15 15.5 flat
PGC00x22 PGC00x58
PGC00x24 ø 3.5 4.00 rotonda PGC00x60 ø 18 18.7 flat
PGC00x26
ø 4.0 4.50 rotonda ø 20 20.7 flat
ø 4.5 5.00 rotonda ø 22 22.7 flat
ø 5.0 5.50 rotonda ø 25 25.7 flat
x: codice colore ø 6.0 6.50 rotonda ø 30 31.0 flat
6 verde
3 rosso 7 bianco ø 6.5 7.00 rotonda ø 35 36.0 flat
4 blu 8 trasparente
5 giallo ø 7.0 7.50 rotonda ø 40 41.0 flat
ø 8.0 8.50 rotonda
Guaine con Codice Size øD Forma
restringimento 3:1 Adimpex (mm) (mm)
PGC01103 ø 3.0 ≥ 3.0 rotonda
serie: CB-HFT (3X) PGC01104 ø 4.5 ≥ 4.5 rotonda
PGC01106 ø 6.0 ≥ 6.0 rotonda
PGC01109 ø 9.0 ≥ 9.0
PGC01112 ø 12.0 ≥ 12.0 flat
PGC01115 ø 15.0 ≥ 15.0 flat
PGC01118 ø 18.0 ≥ 18.0 flat
PGC01124 ø 24.0 ≥ 24.0 flat
PGC01130 ø 30.0 ≥ 30.0 flat
PGC01133 ø 33.0 ≥ 33.0 flat
PGC01139 ø 39.0 ≥ 39.0 flat
flat
