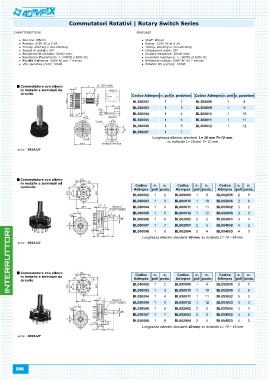

Page 500 - Catalogo Adimpex 2016

Commutatori Rotativi | Rotary Switch Serie

CARATTERISTICHE FEATURES

Alberino: Ø6mm Shaft: Ø6mm
Portata: 125V AC a 0.3A Rating: 125V AV at 0.3A
Timing: shorting o non-shorting Timing: shorting or non-shorting
Angolo di cambio: 30° Changeover angle: 30°
Resistenza di contatto: 50mΩ max. Contact resistance: 50mΩ max.
Resistance d'isolamento: > 100MΩ a 500V DC Insulation resistance: > 100MΩ at 500V DC
Rigidità dielettrica: 500V AC per 1 minuto Withstand voltage: 500V AC for 1 minute
Vita operativa (cicli): 10000 Rotation life (cycles): 10000

Commutatore co a ero Codice Adimpex n. poli n. posizioni Codice Adimpex n. poli n. posizioni
i meta o e termi a i a
circuito BL300002 1 2 BL300008 18

serie: SR1812F BL300003 1 3 BL300009 19

BL300004 1 4 BL300010 1 10

BL300005 1 5 BL300011 1 11

BL300006 1 6 BL300012 1 12

BL300007 17

Lunghezza alberino standard: mm 1 mm;

su richiesta L= 25 mm = 2 mm

Commutatore co a ero Codice n. n. Codice n. n. Codice n. n.
i meta o e termi a i a
occhie o Adimpex poli posiz. Adimpex poli posiz. Adimpex poli posiz.

serie: SR2511F BL000002 1 2 BL000009 1 9 BL002005 2 5

BL000003 1 3 BL000010 1 10 BL002006 2 6

BL000004 1 4 BL000011 1 11 BL003002 3 2

BL000005 1 5 BL000012 1 12 BL003003 3 3

BL000006 1 6 BL002002 2 2 BL003004 3 4

BL000007 1 7 BL002003 2 3 BL004002 4 2

BL000008 1 8 BL002004 2 4 BL004003 4 3

Lunghezza alberino standard: mm; su richiesta L= 0 5 mm

Commutatore co a ero Codice n. n. Codice n. n. Codice n. n.
i meta o e termi a i a Adimpex poli posiz. Adimpex poli posiz. Adimpex poli posiz.
circuito
BL050002 1 2 BL050009 1 9 BL052005 2 5
serie: SR2512F
BL050003 1 3 BL050010 1 10 BL052006 2 6

BL050004 1 4 BL050011 1 11 BL053002 3 2

BL050005 1 5 BL050012 1 12 BL053003 3 3

BL050006 1 6 BL052002 2 2 BL053004 3 4

BL050007 1 7 BL052003 2 3 BL054002 4 2

BL050008 1 8 BL052004 2 4 BL054003 4 3

Lunghezza alberino standard: mm; su richiesta L= 0 5 mm

500
