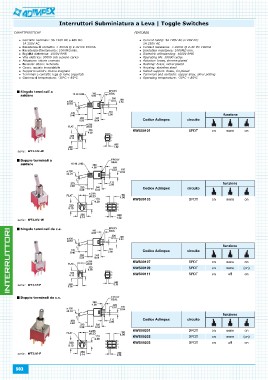

Interruttori Subminiatura a Leva | Toggle Switches
CARATTERISTICHE FEATURES
Corrente nominale: 3A 120V AC o 28V DC Current rating: 3A 120V AC or 28V DC;
1A 250V AC 1A 250V AC
Resistenza di contatto: < 20mΩ @ 2-4V DC 100mA Contact resistance: < 20mΩ @ 2-4V DC 100mA
Resistenza d'isolamento: 1000MΩ min. Insulation resistance: 1000MΩ min.
Rigidità dielettrica: 1000V RMS Dielectric withstanding: 1000V RMS
Vita elettrica: 30000 cicli a pieno carico Operating life: 30000 cycles
Attuatore: ottone cromato Actuator: brass, chrome plated
Bussola: ottone nichelato Bushing: brass, nickel plated
Corpo: acciaio inossidabile Housing: stainless steel
Supporto switch: ottone stagnato Switch support: brass, tin plated
Terminali e contatti: lega di rame argentati Terminals and contacts: copper alloy, silver plating
Gamma di temperatura: -30°C ÷ 85°C Operating temperature: -30°C ÷ 85°C
Singolo terminali a
saldare
Codice Adimpex circuito funzione
KWS00101 SPDT on none on
serie: WT1131-W
Doppio terminali a
saldare
Codice Adimpex circuito funzione
KWS00103 DPDT on none on
serie: WT1161-W funzione
Singolo terminali da c.s.
Codice Adimpex circuito on none on
serie: WT113-P
Doppio terminali da c.s. KWS00107 SPDT on none (on)
KWS00109 SPDT
serie: WT116-P KWS00111 SPDT on off on
502 funzione
Codice Adimpex circuito on none on
KWS00201 DPDT on none (on)
KWS00202 DPDT
KWS00203 DPDT on off on
