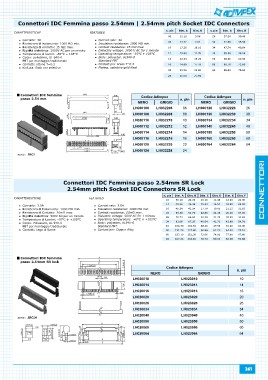

P. 261
Connettori IDC Femmina passo 2.54mm | 2.54mm pitch Socket IDC Connectors
CARATTERISTICHE FEATURES n. pin Dim. A Dim. B n. pin Dim. A Dim. B
06 12.18 5.08 26 37.58 30.48
Corrente: 3A Current rate: 3A 08 14.72 7.62 30 42.66 35.56
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min. 10 17.26 10.16 34 47.74 40.64
Resistenza di contatto: 15 mΩ max. Contact resistance: 15 mΩ max. 12 19.80 12.70 40 55.36 48.26
Rigidità dielettrica: 1000V AC per un minuto Dielectric voltage: 1000 V AC for 1 minute 14 22.34 15.24 50 68.06 60.96
Temperatura di lavoro: -55°C ÷ 105°C Operating temperature: -55°C ÷ 105°C 16 24.88 17.78 60 80.76 73.66
Corpo: poliestere, UL 94V-0 Body: polyester, UL94V-0 20 29.96 22.86 64 85.84 78.84
PBT per montaggio tradizionale Standard PBT 24 35.04 27.94
Contatti: ottone T=0.3 Contact pin: brass T=0.3
Finituta: flash oro selettivo Plating: selective gold flash
Connettori IDC femmina Codice Adimpex n. pin Codice Adimpex n. pin
passo 2.54 mm
NERO GRIGIO 06 NERO GRIGIO 26
serie: IDC1 08 30
LH000106 LH032206 10 LH000126 LH032226 34
12 40
LH000108 LH032208 14 LH000130 LH032230 50
16 60
LH000110 LH032210 20 LH000134 LH032234 64
24
LH000112 LH032212 LH000140 LH032240
LH000114 LH032214 LH000150 LH032250
LH000116 LH032216 LH000160 LH032260
LH000120 LH032220 LH000164 LH032264
LH000124 LH032224
Connettori IDC Femmina passo 2.54mm SR Lock
2.54mm pitch Socket IDC Connectors SR Lock
CARATTERISTICHE FEATURES n. pin Dim. A Dim. B Dim. C Dim. D Dim. E Dim. F
10 30.10 26.30 10.16 11.43 13.20 24.30
Corrente: 3.0A Current rate: 3.0A 14 40.26 36.46 15.24 16.51 18.58 29.38
Resistenza di Isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min. 16 45.34 41.54 17.78 19.05 21.12 31.92
Resistenza di Contatto: 20mΩ max. Contact resistance: 20mΩ max. 20 55.50 51.70 22.86 24.13 26.20 37.00
Rigidità dielettrica: 500V AC per un minuto Dielectric voltage: 500V AC for 1 minute 26 70.74 66.94 30.48 31.72 33.82 44.62
Temperatura di Lavoro: -40°C ÷ +105°C Operating temperature: -40°C ÷ +105°C 34 91.06 87.26 40.64 41.73 43.98 54.78
Corpo: Poliestere, UL 94V-0 Body: polyester, UL94V-0 40 106.30 102.50 48.26 49.53 51.60 62.40
PBT per montaggio tradizionale Standard PBT 50 131.70 127.90 60.96 62.23 64.30 75.10
Contatti: Lega di Rame Contact pin: Copper Alloy 60 157.10 153.30 73.66 74.93 77.00 87.80
64 167.26 163.46 78.74 80.01 82.08 92.88
Connettori IDC femmina NERO Codice Adimpex n. pin
passo 2.54mm SR lock LH020010 GRIGIO
LH020014 10
serie: IDC1A LH020016 LH023010 14
LH020020 LH023014 16
LH020026 LH023016 20
LH020034 LH023020 26
LH020040 LH023026 34
LH020050 LH023034 40
LH020060 LH023040 50
LH020064 LH023050 60
LH023060 64
LH023064
261
