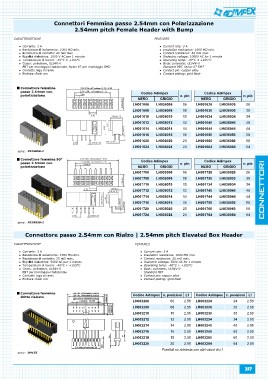

Page 257 - Catalogo Adimpex 2016
P. 257
Connettori emmina passo 2.54mm con olari a ione
2.54mm pitch emale ea er ith B mp
CARATTERISTICHE FEATURES
Corrente: 3 A Current rate: 3 A
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Resistenza di contatto: 20 mΩ max. Contact resistance: 20 mΩ max.
Rigidità dielettrica: 1000 V AC per 1 minuto Dielectric voltage: 1000V AC for 1 minute
Temperatura di lavoro: -40°C ÷ +105°C Operating temp: -40°C ÷ +105°C
Corpo: poliestere, UL94V-0 Body: polyester, UL94V-0
PBT per montaggio tradizionale, Nylon 6T per montaggio SMD Standard PBT, Nylon 6T SMT
Contatti: lega di rame Contact pin: copper alloy
Finitura: flash oro Contact plating: gold flash
Connettore femmina Codice Adimpex n. pin Codice Adimpex n. pin
passo 2.54mm con
polari a ione NERO GRIGIO 06 NERO GRIGIO 26
08 30
serie: S1S B LH001606 LH036006 10 LH001626 LH036026 34
Connettore femmina 90° 12 40
passo 2.54mm con LH001608 LH036008 14 LH001630 LH036030 44
polari a ione 16 50
LH001610 LH036010 20 LH001634 LH036034 60
serie: S1R B 24 64
LH001612 LH036012 LH001640 LH036040
LH001614 LH036014 LH001644 LH036044
LH001616 LH036016 LH001650 LH036050
LH001620 LH036020 LH001660 LH036060
LH001624 LH036024 LH001664 LH036064
Codice Adimpex n. pin Codice Adimpex n. pin
NERO GRIGIO 06 NERO GRIGIO 26
08 30
LH001706 LH038006 10 LH001726 LH038026 34
12 40
LH001708 LH038008 14 LH001730 LH038030 44
16 50
LH001710 LH038010 20 LH001734 LH038034 60
24 64
LH001712 LH038012 LH001740 LH038040
LH001714 LH038014 LH001744 LH038044
LH001716 LH038016 LH001750 LH038050
LH001720 LH038020 LH001760 LH038060
LH001724 LH038024 LH001764 LH038064
Connettore passo 2.54mm con ial o | 2.54mm pitch le ate Bo ea er
CARATTERISTICHE FEATURES
Corrente: 3 A Current rate: 3 A
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Resistenza di contatto: 20 mΩ max. Contact resistance: 20 mΩ max.
Rigidità dielettrica: 500V AC per 1 minuto Dielectric voltage: 500V AC for 1 minute
Temperatura di lavoro: -40°C ÷ +105°C Operating temp: -40°C ÷ +105°C
Corpo: poliestere, UL94V-0 Body: polyester, UL94V-0
PBT per montaggio tradizionale Standard PBT
Contatti: lega di rame Contact pin: copper alloy
Finitura: flash oro Contact plating: gold flash
Connettore femmina Codice Adimpex n. posizioni L1 Codice Adimpex n. posizioni L1
ritto rial ato
LH003206 06 2 50 LH003224 24 2 50
serie: BH1 S
LH003208 08 2 50 LH003226 26 2 50
LH003210 10 2 50 LH003230 30 2 50
LH003212 12 2 50 LH003234 34 2 50
LH003214 14 2 50 LH003240 40 2 50
LH003216 16 2 50 LH003250 50 2 50
LH003218 18 2 50 LH003260 60 2 50
LH003220 20 2 50 LH003264 64 2 50
Fornibili su richiesta con altri valori di L1
257
