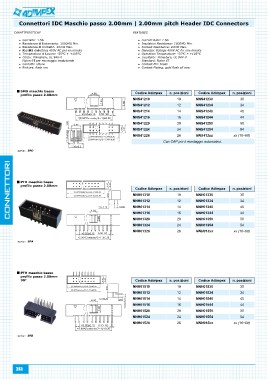

Page 252 - Catalogo Adimpex 2016

Connettori IDC Maschio passo 2.00mm | 2.00mm pitch Header IDC Connectors

CARATTERISTICHE FEATURES

Corrente: 1.5A Current Rate: 1.5A
Resistenza di Isolamento: 1000MΩ Min. Insulation Resistance: 1000MΩ Min.
Resistenza di Contatto: 20mΩ Max. Contact Resistance: 20mΩ Max.
Rigidità dielettrica 450V AC per un minuto Dielectric Voltage 450V AC for one minute
Temperatura di Lavoro: -55°C ÷ +105°C Operation Temperature: -55°C ÷ +105°C
Corpo: Poliestere, UL 94V-0 Insultator: Poliestere, UL 94V-0
Nylon 6T per montaggio tradizionale Standard: Nylon 6T
Contatti: ottone Contact Pin: brass
Finiture: flash oro Contact Plating: gold flash all over

SMD maschio basso Codice Adimpex n. posizioni Codice Adimpex n. posizioni
profilo passo 2.00mm 30
NNS41210 10 NNS41230 34
serie: BFD 40
NNS41212 12 NNS41234 44
50
NNS41214 14 NNS41240 54

NNS41216 16 NNS41244 xx (10÷68)

NNS41220 20 NNS41250

NNS41224 24 NNS41254

NNS41226 26 NNS412xx

Con CAP per il montaggio automatico.

PTH maschio basso Codice Adimpex n. posizioni Codice Adimpex n. posizioni
profilo passo 2.00mm NNH01310 10 NNH01330 30
NNH01312 12 NNH01334 34
serie: BFA NNH01314 14 NNH01340 40
NNH01316 16 NNH01344 44
NNH01320 20 NNH01350 50
NNH01324 24 NNH01354 54
NNH01326 26 NNH013xx
xx (10÷68)

PTH maschio basso Codice Adimpex n. posizioni Codice Adimpex n. posizioni
profilo passo 2.00mm NNH01510 10 NNH01530 30
90° NNH01512 12 NNH01534 34
NNH01514 14 NNH01540 40
serie: BFB NNH01516 16 NNH01544 44
NNH01520 20 NNH01550 50
NNH01524 24 NNH01554 54
NNH01526 26 NNH015xx
xx (10÷68)

252
