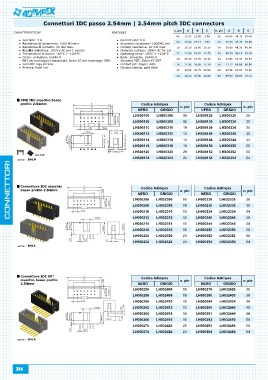

Page 256 - Catalogo Adimpex 2016

Connettori IDC passo 2.54mm | 2.54mm pitch IDC connectors

CARATTERISTICHE FEATURES n. pin A B C n. pin A B C
06 15.24 12.90 5.08 26 40.65 38.35 30.48
Corrente: 3 A Current rate: 3 A 08 17.90 15.44 7.62 30 45.70 43.45 35.56
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000MΩ min. 10 20.30 18.00 10.16 34 50.80 48.50 40.64
Resistenza di contatto: 20 mΩ max. Contact resistance: 20 mΩ max. 12 22.98 20.52 12.70 40 58.40 56.15 48.26
Rigidità dielettrica: 1000 V AC per 1 minuto Dielectric voltage: 1000V AC for 1m 14 25.40 23.09 15.24 44 63.85 61.39 53.34
Temperatura di lavoro: -40°C ÷ +105°C Operating temp: -40°C ÷ +105°C 16 27.95 25.65 17.78 50 71.12 68.80 60.96
Corpo: poliestere, UL94V-0 Body: polyester, UL94V-0 20 33.05 30.75 22.85 60 83.85 81.50 73.66
PBT per montaggio tradizionale, Nylon 6T per montaggio SMD Standard PBT, Nylon 6T SMT 64 88.90 86.60 78.74
Contatti: lega di rame Contact pin: copper alloy
Finitura: flash oro Contact plating: gold flash

24 38.15 35.85 30.48

SMD IDC maschio basso Codice Adimpex n. pin Codice Adimpex n. pin
profilo 2.54mm
NERO GRIGIO 06 NERO GRIGIO 26
serie: BH1M 08 30
LHS00106 LHS00306 10 LHS00126 LHS00326 34
12 40
LHS00108 LHS00308 14 LHS00130 LHS00330 44
16 50
LHS00110 LHS00310 20 LHS00134 LHS00334 60
24 64
LHS00112 LHS00312 LHS00140 LHS00340

LHS00114 LHS00314 LHS00144 LHS00344

LHS00116 LHS00316 LHS00150 LHS00350

LHS00120 LHS00320 LHS00152 LHS00352

LHS00124 LHS00324 LHS00154 LHS00354

Connettore IDC maschio Codice Adimpex n. pin Codice Adimpex n. pin
basso profilo 2.54mm
NERO GRIGIO 06 NERO GRIGIO 26
serie: BH1S 08 30
LH000206 LH032306 10 LH000226 LH032326 34
12 40
LH000208 LH032308 14 LH000230 LH032330 44
16 50
LH000210 LH032310 20 LH000234 LH032334 60
24 64
LH000212 LH032312 LH000240 LH032340

LH000214 LH032314 LH000244 LH032344

LH000216 LH032316 LH000250 LH032350

LH000220 LH032320 LH000252 LH032352

LH000224 LH032324 LH000254 LH032354

Connettore IDC 90° Codice Adimpex n. pin Codice Adimpex n. pin
maschio basso profilo
2.54mm NERO GRIGIO 06 NERO GRIGIO 26
08 30
serie: BH1R LH000256 LH032406 10 LH000276 LH032426 34
12 40
256 LH000258 LH032408 14 LH000280 LH032430 44
16 50
LH000260 LH032410 20 LH000284 LH032434 60
24 64
LH000262 LH032412 LH000290 LH032440

LH000264 LH032414 LH000291 LH032444

LH000266 LH032416 LH000292 LH032450

LH000270 LH032420 LH000293 LH032460

LH000274 LH032424 LH000294 LH032464
