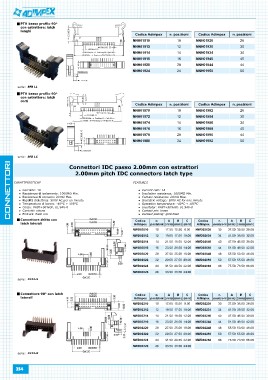

P. 254
PTH basso profilo 90° Codice Adimpex n. posizioni Codice Adimpex n. posizioni
con estrattore latch NNH01910 10 NNH01926 26
l n hi NNH01912 12 NNH01930 30
NNH01914 14 NNH01934 34
NNH01916 16 NNH01940 40
NNH01920 20 NNH01944 44
NNH01924 24 NNH01950 50
serie: BFB Codice Adimpex n. posizioni Codice Adimpex n. posizioni
NNH01970 10 NNH01982 26
PTH basso profilo 90° NNH01972 12 NNH01984 30
con estrattore latch NNH01974 14 NNH01986 34
corti NNH01976 16 NNH01988 40
NNH01978 20 NNH01990 44
NNH01980 24 NNH01992 50
serie: BFB
Connettori IDC passo 2.00mm con estrattori
2.00mm pitch IDC connectors latch t pe
CARATTERISTICHE FEATURES
Corrente: 1A
Resistenza di isolamento: 1000MΩ Min. Current rate: 1A
Resistenza di contatto: 20mΩ Max. Insulation resistance: 1000MΩ Min.
Rigidità dielettrica: 500V AC per un minuto Contact resistance: 20mΩ Max.
Temperatura di lavoro: -40°C ÷ 105°C Dielectric voltage: 500V AC for one minute
Corpo: PA9T+ 0 F, UL 94V-0 Operation temperature: -40°C ÷ 105°C
Contatti: ottone Insultator: PA9T+ 0 F, UL 94V-0
Finiture: flash oro Contact pin: brass
Contact plating: gold flash
Connettore dritto con
latch laterali Codice n. A B C Codice n. A B C
Adimpex posizioni (mm) (mm) (mm)
serie: Adimpex posizioni (mm) (mm) (mm)
NWD02030 30 37.50 35.50 28.00
NWD02010 10 17.50 15.50 8.00
NWD02012 12 19.50 17.50 10.00 NWD02034 34 41.50 39.50 32.00
NWD02014 14 21.50 19.50 12.00 NWD02040 40 47.50 45.50 38.00
NWD02016 16 23.50 21.50 14.00 NWD02044 44 51.50 49.50 42.00
NWD02020 20 27.50 25.50 18.00 NWD02048 48 55.50 53.50 46.00
NWD02022 22 29.50 27.50 20.00 NWD02050 50 57.50 55.50 48.00
NWD02024 24 31.50 29.50 22.00 NWD02068 68 75.50 73.50 66.00
NWD02026 26 33.50 31.50 24.00
Connettore 90° con latch Codice n. A B C Codice n. A B C
laterali Adimpex posizioni (mm) (mm) (mm) Adimpex posizioni (mm) (mm) (mm)
NWD02230 30 37.50 35.50 28.00
serie: NWD02210 10 17.50 15.50 8.00 NWD02234 34 41.50 39.50 32.00
NWD02240 40 47.50 45.50 38.00
NWD02212 12 19.50 17.50 10.00 NWD02244 44 51.50 49.50 42.00
NWD02248 48 55.50 53.50 46.00
NWD02214 14 21.50 19.50 12.00 NWD02250 50 57.50 55.50 48.00
NWD02268 68 75.50 73.50 66.00
NWD02216 16 23.50 21.50 14.00
NWD02220 20 27.50 25.50 18.00
NWD02222 22 29.50 27.50 20.00
NWD02224 24 31.50 29.50 22.00
NWD02226 26 33.50 31.50 24.00
254
