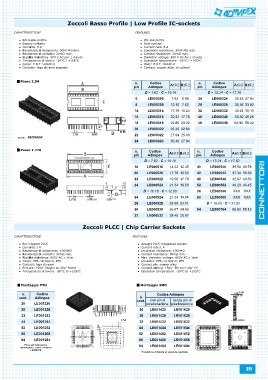

Page 211 - Catalogo Adimpex 2016
P. 211
Zoccoli Basso Profilo | Low Profile IC-sockets
CARATTERISTICHE FEATURES
DIL basso profilo DIL low profile
Doppio contatto Dual contact
Corrente: 5 A Current rate: 5 A
Resistenza di isolamento: 5000 MΩ min. Insulation resistance: 5000 MΩ min.
Resistenza di contatto: 20mΩ max. Contact resistance: 20mΩ max.
Rigidità dielettrica: 500 V AC per 1 minuto Dielectric voltage: 500 V AC for 1 minute
Temperatura di lavoro: -55°C / +105°C Operation temperature: -55°C / +105°C
Corpo: P.B.T. UL94V-0 Body: P.B.T. UL94V-0
Contatto: lega di rame stagnato Contact: copper alloy, tin plated
Passo 2.54 n. Codice A±0.2 B±0.2 n. Codice A±0.2 B±0.2
pin Adimpex pin Adimpex
serie: 53ICSADS
Passo 1.778 D = 7.62 - C = 10.16 D = 15.24 - C = 17.78
6 LE000306 7.62 5.08 24 LE000324 30.48 27.94
8 LE000308 10.16 7.62 28 LE000328 35.56 33.02
14 LE000314 17.78 15.24 32 LE000332 40.64 38.10
16 LE000316 20.32 17.78 40 LE000340 50.80 48.26
18 LE000318 22.86 20.32 48 LE000348 60.96 58.42
20 LE000320 25.40 22.86
22 LE000322 27.94 25.40
24 LE000323 30.48 27.94
n. Codice A±0.3 B±0.2 n. Codice A±0.3 B±0.2
pin Adimpex pin Adimpex
D = 7.62 - C = 10.10 D = 15.24 - C = 17.50
16 LE000516 14.22 12.45 40 LE000540 35.56 33.78
20 LE000520 17.78 16.00 42 LE000542 37.34 35.56
22 LE000522 19.56 17.78 48 LE000548 42.67 40.89
24 LE000523 21.34 19.56 52 LE000552 46.23 44.45
D = 10.16 - C = 12.65 56 LE000556 XXX XXX
24 LE000524 21.34 19.56 60 LE000560 XXX XXX
28 LE000528 24.89 23.11 D = 19.05 - C = 21.55
30 LE000530 26.67 24.89 64 LE000764 56.90 55.12
32 LE000532 28.45 26.67
Zoccoli PLCC | Chip Carrier Sockets
CARATTERISTICHE FEATURES
Per integrati PLCC Accepts PLCC integrated circuits
Corrente:1 A Current rate:1 A
Resistenza di isolamento: 1000MΩ Insulation resistance: 1000MΩ
Resistenza di contatto: 30mΩ min. Contact resistance: 30mΩ min.
Rigidità dielettrica: 600V AC x 1min. Max. dielectric voltage: 600V AC x 1min.
Corpo: PPS, UL 94V-0, PPS Insulator: PPS, UL 94V-0, PPS
Contatti: lega di rame Contact pin: copper alloy
Finitura: 150u” Stagno su 40u” Nickel Contact plating: 150u” Tin over 40u” Ni
Temperatura di lavoro: -50°C to +105°C Operation temperature: -50°C to +105°C
Montaggio PTH Montaggio SMD
n. Codice n. Codice Adimpex
cont. Adimpex cont. con pin di senza pin di
20 LE001220 polarizzazione polarizzazione
20 LE001420 LE001620
28 LE001228 28 LE001428 LE001628
32 LE001432 LE001632
32 LE001232 44 LE001444 LE001644
52 LE001452 LE001652
44 LE001244 68 LE001468 LE001668
84 LE001484 LE001684
52 LE001252
Fornibili su richiesta in versione nastrata
68 LE001268
84 LE001284
Pinza per l'estrazione
dell'integrato: codice Adimpex
LE001010
211
