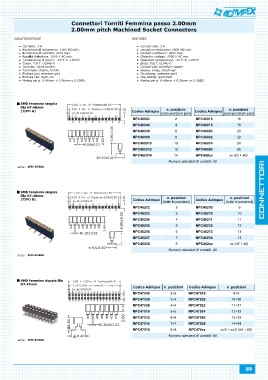

Page 213 - Catalogo Adimpex 2016

onnettori Torniti emmina passo .00mm
.00mm pitch Machined Socket onnectors

CARATTERISTICHE FEATURES

Corrente: 3 A Current rate: 3 A
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Resistenza di contatto: 4mΩ max. Contact resistance: 4mΩ max.
Rigidità dielettrica: 1000 V AC min. Dielectric voltage: 1000 V AC min.
Temperatura di lavoro: -55°C ÷ +105°C Operation temperature: -55°C ÷ +105°C
Corpo: P.B.T. UL94V-0 Body: P.B.T. UL94V-0
Contatto: rame berillio Contact clip: beryllium copper
Terminale: ottone, tornito Sleeve: brass, machined
Finitura pin: selective gold Pin plating: selective gold
Finitura clip: flash oro Clip plating: gold flash
Mating pin ø: 0.40mm ÷ 0.56mm o 0.50 Mating pin ø: 0.40mm ÷ 0.56mm or 0.50S

SM femmina singola Codice Adimpex n. posizioni Codice Adimpex n. posizioni
fila H7.40mm (solo posizioni pari) (solo posizioni pari)

T NPC46002 2 NPC46016 16

serie: S -0740A NPC46004 4 NPC46018 18

NPC46006 6 NPC46020 20

NPC46008 8 NPC46022 22

NPC460010 10 NPC46024 24

NPC460012 12 NPC46026 26

NPC460014 14 NPC 0xx xx (02 ÷ 40)

Numero standard di contatti: 40

SM femmina singola Codice Adimpex n. posizioni Codice Adimpex n. posizioni
fila H7.40mm (tutte le posizioni) (tutte le posizioni)

TB NPC46202 2 NPC46209 9

serie: S -0740 NPC46203 3 NPC46210 10

NPC46204 4 NPC46211 11

NPC46205 5 NPC46212 12

NPC46206 6 NPC46213 13

NPC46207 7 NPC46214 14

NPC46208 8 NPC 2xx xx (02 ÷ 40)

Numero standard di contatti: 40

SM femmina doppia fila Codice Adimpex n. posizioni Codice Adimpex n. posizioni
H7.40mm NPC47004 2+2 NPC47018 9+9
NPC47006 3+3 NPC47020
serie: S -0740A NPC47008 4+4 NPC47022 10+10
NPC47010 5+5 NPC47024 11+11
NPC47012 6+6 NPC47026 12+12
NPC47014 7+7 NPC47028 13+13
NPC47016 8+8 NPC 0xx 14+14
xx 2 xx 2 (04 ÷ 80)
Numero standard di contatti: 80
