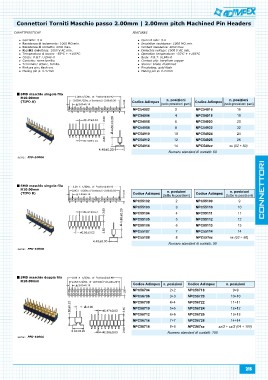

Page 215 - Catalogo Adimpex 2016

onnettori Torniti Maschio passo .00mm | .00mm pitch Machined in Headers

CARATTERISTICHE FEATURES

Corrente: 3 A Current rate: 3 A
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Resistenza di contatto: 4mΩ max. Contact resistance: 4mΩ max.
Rigidità dielettrica: 1000 V AC min. Dielectric voltage: 1000 V AC min.
Temperatura di lavoro: -55°C ÷ +105°C Operation temperature: -55°C ÷ +105°C
Corpo: P.B.T. UL94V-0 Body: P.B.T. UL94V-0
Contatto: rame berillio Contact clip: beryllium copper
Terminale: ottone, tornito Sleeve: brass, machined
Finitura pin: flash oro Pin plating: gold flash
Mating pin ø: 0.4 mm Mating pin ø: 0.47mm

SM maschio singola fila Codice Adimpex n. posizioni Codice Adimpex n. posizioni
H10.00mm (solo posizioni pari) (solo posizioni pari)

T NPC54902 2 NPC54916 16

serie: P -1000A NPC54904 4 NPC54918 18

NPC54906 6 NPC54920 20

NPC54908 8 NPC54922 22

NPC54910 10 NPC54924 24

NPC54912 12 NPC54926 26

NPC54914 14 NPC xx xx (02 ÷ 50)

Numero standard di contatti: 50

SM maschio singola fila Codice Adimpex n. posizioni Codice Adimpex n. posizioni
H10.00mm (tutte le posizioni) (tutte le posizioni)

TB NPC55102 2 NPC55109 9

serie: P -1000 NPC55103 3 NPC55110 10

NPC55104 4 NPC55111 11

NPC55105 5 NPC55112 12

NPC55106 6 NPC55113 13

NPC55107 7 NPC55114 14

NPC55108 8 NPC xx xx (02 ÷ 50)

Numero standard di contatti: 50

SM maschio doppia fila Codice Adimpex n. posizioni Codice Adimpex n. posizioni
H10.00mm
NPC56704 2+2 NPC56718 9+9
serie: P -1000A
NPC56706 3+3 NPC56720 10+10

NPC56708 4+4 NPC56722 11+11

NPC56710 5+5 NPC56724 12+12

NPC56712 6+6 NPC56726 13+13

NPC56714 7+7 NPC56728 14+14

NPC56716 8+8 NPC xx xx 2 xx 2 (04 ÷ 100)

Numero standard di contatti: 100
