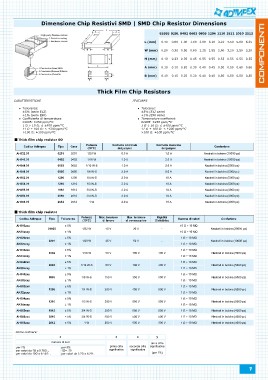

Page 7 - Catalogo Adimpex 2016
P. 7

Dimensione Chip Resistivi SMD | SMD Chip Resistor Dimensions

                                                                                                                                                01005 0201 0402 0603 0805 1206 1210 1812 2010 2512
                                                                                                                                L (mm) 0.40 0.60 1.00 1.60 2.00 3.10 3.10 4.50 5.00 6.35
                                                                                                                                W (mm) 0.20 0.30 0.50 0.80 1.25 1.55 2.60 3.20 2.50 3.20
                                                                                                                                H (mm) 0.13 0.23 0.35 0.45 0.55 0.55 0.55 0.55 0.55 0.55
                                                                                                                                A (mm) 0.10 0.10 0.20 0.30 0.40 0.45 0.50 0.50 0.60 0.60
                                                                                                                                B (mm) 0.10 0.15 0.25 0.30 0.40 0.45 0.50 0.50 0.50 0.50

CARATTERISTICHE                                                Thick Film Chip Resistors

Tolleranza:                                                                                          FEATURES
±5% (serie E12)
±1% (serie E96)                                                                                               Tolerance:
Coefficiente di temperatura:                                                                                  ±5% (E12 serie)
01005: ±250 ppm/°C                                                                                            ±1% (E96 serie)
1 Ω ÷ 10 Ω: ≤ ±400 ppm/°C                                                                                     Temperature coefficient:
11 Ω ÷ 100 Ω: ≤ ±200 ppm/°C                                                                                   01005: ±250 ppm/°C
>100 Ω: ±100 ppm/°C                                                                                           1 Ω ÷ 10 Ω: ≤ ±400 ppm/°C
                                                                                                              11 Ω ÷ 100 Ω: ≤ ±200 ppm/°C
                                                                                                              >100 Ω: ±100 ppm/°C

Thick film chip resistor 0Ω

Codice Adimpex                Tipo            Case  Potenza    Corrente nominale               Corrente massima                                       Confezione
                                                     (70°C)         del jumper                      del jumper
AH032.01                      0201            0201   1/20 W             0.5 A                           1.0 A                              Nastrati in bobina (10000 pz)
AH040.01                      0402            0402   1/16 W             1.0 A                           2.0 A                              Nastrati in bobina (10000 pz)
AH044.01                      0603            0603  1/10 W-S            1.0 A                           2.0 A                              Nastrati in bobina (5000 pz)
AH048.01                      0805            0805  1/8 W-S             2.0 A                           5.0 A                              Nastrati in bobina (5000 pz)
AH052.01                      1206            1206  1/4 W-S             2.0 A                            10 A                              Nastrati in bobina (5000 pz)
AH054.01                      1210            1210  1/3 W-S             2.0 A                            10 A                              Nastrati in bobina (5000 pz)
AH055.01                      1812            1812  3/4 W-S             2.0 A                            10 A                              Nastrati in bobina (4000 pz)
AH056.01                      2010            2010  3/4 W-S             2.0 A                            10 A                              Nastrati in bobina (4000 pz)
AH058.01                      2512            2512                      2.0 A                            10 A                              Nastrati in bobina (4000 pz)
                                                       1W

Thick film chip resistor

Codice Adimpex   Tipo Tolleranza                    Potenza    Max. tensione   Max. tensione    Rigidità      Gamma di valori                         Confezione
                                                     (70°C)       di lavoro   di sovraccarico  Dielettrica                                 Nastrati in bobina (20000 pz)
AH010zxx         01005              ± 5%             1/32 W          15 V                                       10 Ω ÷ 10 MΩ
AK01zxxy                            ± 1%                                             30 V            -          10 Ω ÷ 10 MΩ               Nastrati in bobina (10000 pz)
AH020zxx         0201               ± 5%             1/20 W          25 V                                        1 Ω ÷ 10 MΩ
AK02zxxy                            ± 1%                                             50 V            -           1 Ω ÷ 10 MΩ               Nastrati in bobina (5000 pz)
AH040zxx         0402               ± 5%             1/16 W          50 V                                        1 Ω ÷ 10 MΩ
AK04zxxy                            ± 1%                                             100 V        100 V          1 Ω ÷ 10 MΩ               Nastrati in bobina (5000 pz)
AH044zxx         0603               ± 5%            1/10 W-S         50 V                                        1 Ω ÷ 10 MΩ
AK06zxxy                            ± 1%                                             100 V        300 V          1 Ω ÷ 10 MΩ               Nastrati in bobina (5000 pz)
AH048zxx         0805               ± 5%            1/8 W-S          150 V                                       1 Ω ÷ 10 MΩ
AK08zxxy                            ± 1%                                             300 V        500 V          1 Ω ÷ 10 MΩ               Nastrati in bobina (5000 pz)
AH052zxx         1206               ± 5%            1/4 W-S          200 V                                       1 Ω ÷ 10 MΩ
AK12zxxy                            ± 1%                                             400 V        500 V          1 Ω ÷ 10 MΩ               Nastrati in bobina (5000 pz)
AH054zxx         1210               ± 5%            1/3 W-S          200 V                                       1 Ω ÷ 10 MΩ               Nastrati in bobina (4000 pz)
AK14zxxy         1812               ± 1%            3/4 W-S          200 V           500 V        500 V          1 Ω ÷ 10 MΩ               Nastrati in bobina (4000 pz)
AH055zxx         2010               ± 5%            3/4 W-S          200 V           500 V        500 V          1 Ω ÷ 10 MΩ               Nastrati in bobina (4000 pz)
AH056zxx         2512               ± 5%                             200 V           500 V        500 V          1 Ω ÷ 10 MΩ
AH058zxx                            ± 5%               1W                            500 V        500 V          1 Ω ÷ 10 MΩ

Come ordinare:

                              z                                      x        xy
                                                               prima cifra
                              numero di zeri                   significativa                    terza cifra
                                                                                               significativa
per 1%                           per 5%                                       seconda cifra
per valori da 1Ω a 9.76Ω: ,      1Ω= .10                                       significativa    (per 1%)
per valori da 10Ω a 97.6Ω: .     per valori da 2.2Ω a 8.2Ω: .
