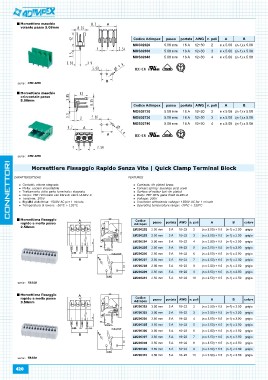

Page 420 - Catalogo Adimpex 2016

Morsettiera maschio Codice Adimpex passo portata AWG n. poli A B
volante passo 5.08mm MOS02620
MOS02630 5.08 mm 16 A 12÷30 2 n x 5.08 (n-1) x 5.08
serie: CIM-0M5 MOS02640
Morsettiera maschio 5.08 mm 16 A 12÷30 3 n x 5.08 (n-1) x 5.08
orizzontale passo
5.08mm 5.08 mm 16 A 12÷30 4 n x 5.08 (n-1) x 5.08

Codice Adimpex passo portata AWG n. poli A B
MOS02720
MOS02730 5.08 mm 16 A 12÷30 2 n x 5.08 (n-1) x 5.08
MOS02740
5.08 mm 16 A 12÷30 3 n x 5.08 (n-1) x 5.08

5.08 mm 16 A 12÷30 4 n x 5.08 (n-1) x 5.08

serie: CIM-9M5

Morsettiere Fissaggio Rapido Senza Vite | Quick Clamp Terminal Block

CARATTERISTICHE FEATURES

Contatti: ottone stagnato Contacts: tin plated brass
Molla: acciaio inossidabile Contact spring: stainless strip steel
Trattamento della parte terminale: stagnato Surface of solder tail: tin plated
Corpo: PBT rinforzato con fibra di vetro UL94V-0 Body: PBT 30% glass filled UL94V-0
Tensione: 300V Voltage: 300V
Rigidità dielettrica: 1500V AC per 1 minuto Insultaion withstands voltage: 1500V AC for 1 minute
Temperatura di lavoro: -30°C ÷ 120°C Operating temperature range: -30°C ÷ 120°C

Morsettiera fissaggio Codice passo portata AWG n. poli A B colore
rapido a molla passo Adimpex
2.50mm LM200202 2.50 mm 5 A 18÷22 2 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
LM200203 2.50 mm 5 A 18÷22 3 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
serie: TB250 LM200204 2.50 mm 5 A 18÷22 4 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
Morsettiera fissaggio LM200205 2.50 mm 5 A 18÷22 5 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
rapido a molla passo LM200206 2.50 mm 5 A 18÷22 6 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
3.50mm LM200207 2.50 mm 5 A 18÷22 7 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
LM200208 2.50 mm 5 A 18÷22 8 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
serie: TB250 LM200209 2.50 mm 5 A 18÷22 9 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
LM200210 2.50 mm 5 A 18÷22 10 (n x 2.50) + 1.5 (n-1) x 2.50 grigio
420
Codice passo portata AWG n. poli A B colore
Adimpex
LM200302 3.50 mm 5 A 18÷22 2 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200303 3.50 mm 5 A 18÷22 3 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200304 3.50 mm 5 A 18÷22 4 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200305 3.50 mm 5 A 18÷22 5 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200306 3.50 mm 5 A 18÷22 6 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200307 3.50 mm 5 A 18÷22 7 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200308 3.50 mm 5 A 18÷22 8 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200309 3.50 mm 5 A 18÷22 9 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
LM200310 3.50 mm 5 A 18÷22 10 (n x 3.50) + 1.5 (n-1) x 3.50 grigio
