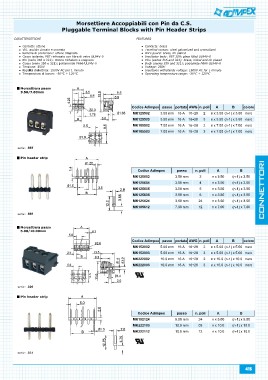

Page 415 - Catalogo Adimpex 2016

Morsettiere Accoppiabili con Pin da C.S.
Pluggable Terminal Blocks with Pin Header Strips

CARATTERISTICHE FEATURES

Contatti: ottone Contacts: brass
Viti: acciaio zincato e cromato Terminal screws: steel galvanized and cromatized
Lamella di protezione: ottone stagnato Wire guard: brass, tin plated
Corpo isolante: PBT rinforzato con fibra di vetro UL94V-0 Insultator body: PBT 30% glass filled UL94V-0
Pin (serie 356 e 321): ottone nichelato e stagnato Pins (series 356 and 321): brass, nickel and tin plated
Corpo (serie 356 e 321): poliammide PA66 UL94V-0 Body (series 356 and 321): polyamide PA66 UL94V-0
Tensione: 250V Voltage: 250V
Rigidità dielettrica: 1500V AC per 1 minuto Insultaion withstands voltage: 1500V AC for 1 minute
Temperatura di lavoro: -30°C ÷ 120°C Operating temperature range: -30°C ÷ 120°C

Morsettiera passo
3.50/7.00mm

Codice Adimpex passo portata AWG n. poli A B colore

MK125502 3.50 mm 16 A 16÷28 2 n x 3.50 (n-1) x 3.50 nero

MK125503 3.50 mm 16 A 16÷28 3 n x 3.50 (n-1) x 3.50 nero

MK185502 7.00 mm 16 A 16÷28 2 n x 7.00 (n-1) x 7.00 nero

MK185503 7.00 mm 16 A 16÷28 3 n x 7.00 (n-1) x 7.00 nero

serie: 355 Codice Adimpex passo n. poli A B
Pin header strip MK125602 3.50 mm 2 n x 3.50 (n-1) x 3.50
MK125604 3.50 mm 4 n x 3.50 (n-1) x 3.50
serie: 356 MK125605 3.50 mm 5 n x 3.50 (n-1) x 3.50
Morsettiera passo MK125606 3.50 mm 6 n x 3.50 (n-1) x 3.50
5.00/10.00mm MK125624 3.50 mm 24 n x 3.50 (n-1) x 3.50
MK185612 7.00 mm 12 n x 7.00 (n-1) x 7.00

Codice Adimpex passo portata AWG n. poli A B colore

MK152002 5.00 mm 16 A 16÷28 2 n x 5.00 (n-1) x 5.00 nero

MK152003 5.00 mm 16 A 16÷28 3 n x 5.00 (n-1) x 5.00 nero

MK222002 10.0 mm 16 A 16÷28 2 n x 10.0 (n-1) x 10.0 nero

MK222003 10.0 mm 16 A 16÷28 3 n x 10.0 (n-1) x 10.0 nero

serie: 320
Pin header strip

Codice Adimpex passo n. poli A B
MK152124 5.00 mm 24 n x 5.00 (n-1) x 5.00
MK222103 10.0 mm 03 n x 10.0 (n-1) x 10.0
MK222112 10.0 mm 12 n x 10.0 (n-1) x 10.0

serie: 321

415
