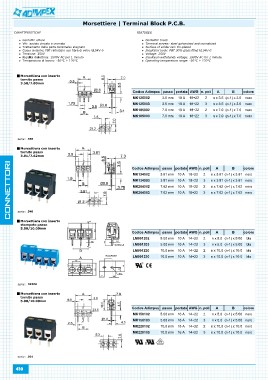

Page 410 - Catalogo Adimpex 2016

Morsettiere | Terminal Block P.C.B.

CARATTERISTICHE FEATURES

Contatti: ottone Contacts: brass
Viti: acciaio zincato e cromato Terminal screws: steel galvanized and cromatized
Trattamento della parte terminale: stagnato Surface of solder tail: tin-plated
Corpo isolante: PBT rinforzato con fibra di vetro UL94V-0 Insultator body: PBT 30% glass filled UL94V-0
Tensione: 250V Voltage: 250V
Rigidità dielettrica: 1500V AC per 1 minuto Insultaion withstands voltage: 1500V AC for 1 minute
Temperatura di lavoro: -30°C ÷ 120°C Operating temperature range: -30°C ÷ 120°C

Morsettiera con inserto
tornito passo
3.50/7.00mm

Codice Adimpex passo portata AWG n. poli A B colore

MK125002 3.5 mm 10 A 18÷22 2 n x 3.5 (n-1) x 3.5 nero

MK125003 3.5 mm 10 A 18÷22 3 n x 3.5 (n-1) x 3.5 nero

MK185002 7.0 mm 10 A 18÷22 2 n x 7.0 (n-1) x 7.0 nero

MK185003 7.0 mm 10 A 18÷22 3 n x 7.0 (n-1) x 7.0 nero

serie: 350 Codice Adimpex passo portata AWG n. poli A B colore
Morsettiera con inserto
tornito passo MK134002 3.81 mm 10 A 18÷22 2 n x 3.81 (n-1) x 3.81 nero
3.81/7.62mm
MK134003 3.81 mm 10 A 18÷22 3 n x 3.81 (n-1) x 3.81 nero
serie: 340
Morsettiera con inserto MK204002 7.62 mm 10 A 18÷22 2 n x 7.62 (n-1) x 7.62 nero
stampato passo
5.00/10.00mm MK204003 7.62 mm 10 A 18÷22 3 n x 7.62 (n-1) x 7.62 nero

Codice Adimpex passo portata AWG n. poli A B colore

LM001202 5.00 mm 10 A 14÷22 2 n x 5.0 (n-1) x 5.00 blu

LM001203 5.00 mm 10 A 14÷22 3 n x 5.0 (n-1) x 5.00 blu

LM001220 10.0 mm 10 A 14÷22 2 n x 10.0 (n-1) x 10.0 blu

LM001230 10.0 mm 10 A 14÷22 3 n x 10.0 (n-1) x 10.0 blu

serie: TB306 Codice Adimpex passo portata AWG n. poli A B colore
Morsettiera con inserto
tornito passo MK150102 5.00 mm 16 A 14÷22 2 n x 5.0 (n-1) x 5.00 nero
5.00/10.00mm
MK150103 5.00 mm 16 A 14÷22 3 n x 5.0 (n-1) x 5.00 nero
serie: 301
MK220102 10.0 mm 16 A 14÷22 2 n x 10.0 (n-1) x 10.0 nero
410
MK220103 10.0 mm 16 A 14÷22 3 n x 10.0 (n-1) x 10.0 nero
