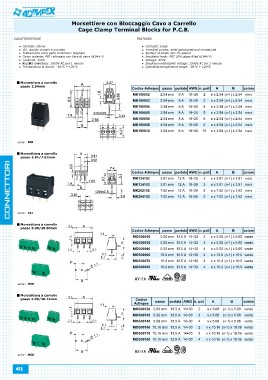

Page 412 - Catalogo Adimpex 2016

Morsettiere con Blocca io Ca o a Carrello
Ca e Clamp Terminal Blocks or P.C.B.

CARATTERISTICHE FEATURES

Contatti: ottone Contacts: brass
Viti: acciaio zincato e cromato Terminal screws: steel galvanized and cromatized
Trattamento della parte terminale: stagnato Surface of solder tail: tin-plated
Corpo isolante: PBT rinforzato con fibra di vetro UL94V-0 Insultator body: PBT 30% glass filled UL94V-0
Tensione: 250V Voltage: 250V
Rigidità dielettrica: 1500V AC per 1 minuto Insultaion withstands voltage: 1500V AC for 1 minute
Temperatura di lavoro: -30°C ÷ 120°C Operating temperature range: -30°C ÷ 120°C

Morsettiera a carrello Codice Adimpex passo portata AWG n. poli A B colore
passo 2.5 mm
MK100802 2.54 mm 8 A 18÷26 2 n x 2.54 (n-1) x 2.54 nero
serie: 30
Morsettiera a carrello MK100803 2.54 mm 8 A 18÷26 3 n x 2.54 (n-1) x 2.54 nero
passo 3.81/7.62mm
MK100804 2.54 mm 8 A 18÷26 4 n x 2.54 (n-1) x 2.54 nero

MK100805 2.54 mm 8 A 18÷26 5 n x 2.54 (n-1) x 2.54 nero

MK100806 2.54 mm 8 A 18÷26 6 n x 2.54 (n-1) x 2.54 nero

MK100808 2.54 mm 8 A 18÷26 8 n x 2.54 (n-1) x 2.54 nero

MK100810 2.54 mm 8 A 18÷26 10 n x 2.54 (n-1) x 2.54 nero

Codice Adimpex passo portata AWG n. poli A B colore

MK134102 3.81 mm 12 A 18÷26 2 n x 3.81 (n-1) x 3.81 nero

MK134103 3.81 mm 12 A 18÷26 3 n x 3.81 (n-1) x 3.81 nero

MK202102 7.62 mm 12 A 18÷26 2 n x 7.62 (n-1) x 7.62 nero

MK204103 7.62 mm 12 A 18÷26 3 n x 7.62 (n-1) x 7.62 nero

serie: 341 Codice Adimpex passo portata AWG n. poli A B colore

Morsettiera a carrello
passo 5.00/10.00mm

MOS00020 5.00 mm 13.5 A 14÷30 2 n x 5.00 (n-1) x 5.00 verde

MOS00030 5.00 mm 13.5 A 14÷30 3 n x 5.00 (n-1) x 5.00 verde

MOS00040 5.00 mm 13.5 A 14÷30 4 n x 5.00 (n-1) x 5.00 verde

MOS00060 10.0 mm 13.5 A 14÷30 2 n x 10.0 (n-1) x 10.0 verde

MOS00070 10.0 mm 13.5 A 14÷30 3 n x 10.0 (n-1) x 10.0 verde

MOS00080 10.0 mm 13.5 A 14÷30 4 n x 10.0 (n-1) x 10.0 verde

serie: B Codice passo portata AWG n. poli A B colore
Morsettiera a carrello Adimpex
passo 5.08/10.16mm
MOS00120 5.08 mm 13.5 A 14÷30 2 n x 5.08 (n-1) x 5.08 verde
serie: B
MOS00130 5.08 mm 13.5 A 14÷30 3 n x 5.08 (n-1) x 5.08 verde
412
MOS00140 5.08 mm 13.5 A 14÷30 4 n x 5.08 (n-1) x 5.08 verde

MOS00160 10.16 mm 13.5 A 14÷30 2 n x 10.16 (n-1) x 10.16 verde

MOS00170 10.16 mm 13.5 A 14÷30 3 n x 10.16 (n-1) x 10.16 verde

MOS00180 10.16 mm 13.5 A 14÷30 4 n x 10.16 (n-1) x 10.16 verde
