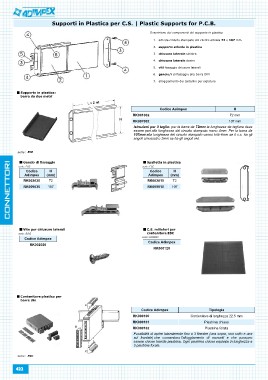

Page 422 - Catalogo Adimpex 2016

Supporti in lastica per C.S. | lastic Supports for .C.B.

escri ione dei componenti del supporto in plastica
1 sc eda circuito stampato del cliente altezza 2 o 0 mm
2 supporto scheda in plastica
3 chiusura laterale sinistra
4 chiusura laterale destra
5 viti fissaggio c iusure laterali

gancio i di fissaggio alla barra
alloggiamento dei cartellini per siglatura

Supporto in plastica
arra da due metri

Codice Adimpex H

RK001002 72 mm

RK007002 107 mm

Istruzioni per il taglio: per la barra da 72mm la lunghezza da tagliare deve
essere pari alla lunghezza del circuito stampato meno 4mm. Per la barra da
107mm alla lunghezza del circuito stampato vanno tolti 4mm se il c.s. ha gli
angoli smussati o 2mm se ha gli angoli vivi.

serie: C

ancio di fissaggio Spalletta in plastica

serie: EC serie: ECC

Codice H Codice H
Adimpex (mm) Adimpex (mm)

RK002030 72 RK002010 72

RK009030 107 RK009010 107

Vite per chiusure laterali C.S. millefori per
contenitore SC
serie: ECVI
serie: ECS SC
Codice Adimpex
RK002020 Codice Adimpex

RK000120

Contenitore plastico per Codice Adimpex Tipologia
arre din
RK000100 Contenitore di larghezza 22.5 mm
serie: C
RK000101 Piastrina chiusa
422
RK000102 Piastrina forata

Possibilità di aprire lateralmente fino a 3 finestre (una sopra, una sotto e una
sul frontale) che consentono l'alloggiamento di morsetti e che possono
essere chiuse tramite piastrine. Ogni piastrina chiusa equivale in lunghezza a
3 piastrine forate.
