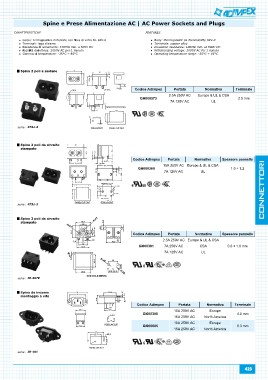

Page 423 - Catalogo Adimpex 2016

Spine e Prese Alimentazione AC | AC Power Sockets and Plugs

CARATTERISTICHE FEATURES

Corpo: termoplastico rinforzato con fibra di vetro UL 94V-0 Body: thermoplastic UL flammability 94V-0
Terminali: lega di rame Terminals: copper alloy
Resistenza di isolamento: 100MΩ min. a 500V DC Insulation resistance: 100MΩ min. at 500V DC
Rigidità dielettrica: 2000V AC per 1 minuto Withstanding voltage: 2000V AC for 1 minute
Gamma di temperature: -25°C ÷ 85°C Operating temperature range: -25°C ÷ 85°C

Spina 2 poli a saldare

Codice Adimpex Portata Normativa Terminale
GH000373 2.5A 250V AC Europe & UL & CSA 2.5 mm
7A 125V AC
UL

serie: 0721-3

Spina 2 poli da circuito
stampato

Codice Adimpex Portata Normativa Spessore pannello
GH000360 15A 250V AC Europe & UL & CSA 1.0 ÷ 1.2
7A 125V AC
UL

serie: 0721-2 Codice Adimpex Portata Normativa Spessore pannello
Spina 3 poli da circuito
stampato 2.5A 250V AC Europe & UL & CSA

serie: JR-307E GI000391 7A 250V AC CSA 0.8 ÷ 1.6 mm
Spina da incasso
montaggio a vite 7A 125V AC UL

serie: JR-101 Codice Adimpex Portata Normativa Terminale
GI000300 10A 250V AC Europe 4.8 mm
15A 250V AC
GI000805 10A 250V AC North America 6.3 mm
15A 250V AC Europe

North America

423
