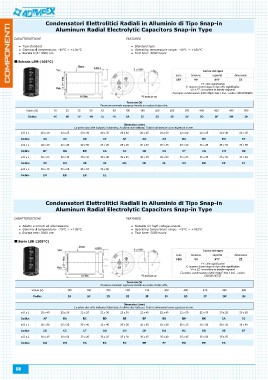

Page 58 - Catalogo Adimpex 2016
P. 58
Condensatori Elettrolitici Radiali in Alluminio di Tipo Snap-in
Aluminum Radial Electrolytic Capacitors Snap-in Type
CARATTERISTICHE FEATURES
Tipo standard Standard type
Gamma di temperatura: -40°C ÷ +105°C Operating temperature range: -40°C ÷ +105°C
Durata test: 3000 ore Test time: 3000 hours
Scheda LSM (105°C)
Codice Adimpex
serie tensione capacità dimensioni
CBF VV XYY ZZ
YY: cifre significative
X: numero di zeri dopo le due cifre significative
VV e ZZ: consultare le tabelle seguenti
Esempio: condensatore 420V 68µF 22ø x 25L - codice CBF2P068BC
Tensione (V)
Tensione nominale espressa tramite un codice di due cifre.
Valore (V) 16 25 35 50 63 80 100 160 200 250 350 400 420 450 500
Codice
1C 1E 1V 1H 1J 1K 2A 2C 2D 2E 2V 2G 2P 2W 2H
Dimensioni (mm)
Le prime due cifre indicano il diametro, le ultime due l'altezza. Tutte le dimensioni sono espresse in mm.
øDxL 20 x 20 20 x 25 20 x 30 20 x 35 20 x 40 20 x 45 20 x 50 22 x 20 22 x 25 22 x 30 22 x 35
Codice AA AC BC BD BE
øDxL AD AE AF AG AH BA
Codice 22 x 40 22 x 45 25 x 45 25 x 50 25 x 55
øDxL BF BG 22 x 50 25 x 20 25 x 25 25 x 30 25 x 35 25 x 40 CG CH CK
Codice
øDxL 30 x 25 30 x 30 BH CA CC CD CE CF 35 x 30 35 x 35 35 x 40
Codice DC DD ED EE EF
30 x 35 30 x 40 30 x 45 30 x 50 30 x 60 35 x 25
35 x 45 35 x 50
EG EH DE DF DG DH DL EC
35 x 55 35 x 60
EK EL
Condensatori Elettrolitici Radiali in Alluminio di Tipo Snap-in
Aluminum Radial Electrolytic Capacitors Snap-in Type
CARATTERISTICHE FEATURES
Adatto a circuiti ad alta tensione Suitable for high voltage circuits
Gamma di temperatura: -25°C ÷ +105°C Operating temperature range: -25°C ÷ +105°C
Durata test: 5000 ore Test time: 5000 hours
Serie LSK (105°C)
Codice Adimpex
serie tensione capacità dimensioni
CBG VV XYY ZZ
YY: cifre significative
X: numero di zeri dopo le due cifre significative
VV e ZZ: consultare le tabelle seguenti
Esempio: condensatore 200V 470µF 25ø x 35L - codice
CBG2D147CE
Valore (V) Tensione (V)
Codice Tensione nominale espressa tramite un codice di due cifre.
100 160 200 250 315 350 400 420 450 500
2A 2C 2D 2E 2F 2V 2G 2P 2W 2H
Dimensioni (mm)
Le prime due cifre indicano il diametro, le ultime due l'altezza. Tutte le dimensioni sono espresse in mm.
øDxL 20 x 40 22 x 20 22 x 25 22 x 30 22 x 35 22 x 40 22 x 45 22 x 50 22 x 55 25 x 20 25 x 25
Codice AF BA BK CA CC
øDxL BC BD BE BF BG BH
Codice 25 x 30 25 x 35 30 x 30 30 x 35 30 x 40
øDxL CD CE 25 x 40 25 x 45 25 x 50 25 x 55 30 x 20 30 x 25 DD DE DF
Codice
30 x 45 30 x 50 CF CG CH CK DA DC 35 x 50 35 x 55
DG DH EH EK
35 x 20 35 x 25 35 x 30 35 x 35 35 x 40 35 x 45
EA EC ED EE EF EG
