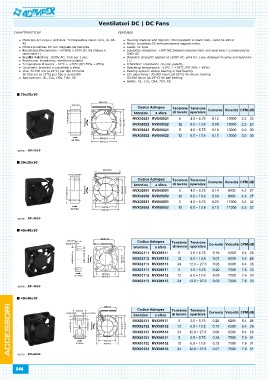

Page 546 - Catalogo Adimpex 2016

Ventilatori DC | DC Fans

CARATTERISTICHE FEATURES

Materiale del corpo e dell'elica: Termoplastica colore nero, UL 94- Housing material and impeller; thermoplastic in black color, rated UL 94V-0
40 Motor: brushless DC with permanent magnet motor
Motore brushless DC con magnete permanente Leads: UL type
Resistenza d'isolamento: >500MΩ a 500V DC tra statore e Insulation resistance: >500 MΩ between internal sator and lead wire (+) measured by
terminale(+) 500V DC
Rigidità dielettrica: 1500V AC, 1mA per 1 sec. Dielectric strenght: applied at 1500V AC, amA for 1 sec. between housing and lead wire
Protezione: impedenza, inversione polarità (+)
Temperatura di lavoro: -10°C ÷ +70°C (RH 35% ÷ 65%) Protection: impedance, reverse polarity.
Cuscinetti: bronzine o cuscintetti a sfera Operating temperature: -10°C ÷ +70°C (RH 35% ÷ 65%)
Vita: 30.000 ore (a 25°C) per tipo bronzine Bearing system: sleeve bearing or ball bearing
50.000 ore (a 25°C) per tipo a cuscinetti Life expectancy: 30.000 hours (at 25°C) for sleeve bearing
Approvazioni: UL, CUL, CSA, TUV, CE 50.000 hours (at 25°C) for ball bearing
Safety: UL, CUL, CSA, TUV, CE

25x25x10

Codice Adimpex Tensione Tensione Corrente Velocità CFM dB
bronzine a sfera di lavoro operativa
RVX02021 RVX05021
RVX02022 RVX05022 5 4.0 ÷ 5.75 0.12 10000 2.3 23
RVX03021 RVX06021 12 6.0 ÷ 13.8 0.08 10000 2.3 23
RVX03022 RVX06022 5 4.0 ÷ 5.75 0.16 13000 3.0 30
12 6.0 ÷ 13.8 0.10 13000 3.0 30

serie: RD-2510
30x30x10

Codice Adimpex Tensione Tensione Corrente Velocità CFM dB
bronzine a sfera di lavoro operativa
RVX02051 RVX05051
RVX02052 RVX05052 5 4.0 ÷ 5.75 0.14 9000 4.3 27
RVX03051 RVX06051
RVX03052 RVX06052 12 6.0 ÷ 13.8 0.09 9000 4.3 27

5 4.0 ÷ 5.75 0.20 11000 5.2 32

12 6.0 ÷ 13.8 0.10 11000 5.2 32

serie: RD-3010 Codice Adimpex Tensione Tensione Corrente Velocità CFM dB
40x40x10 bronzine a sfera di lavoro operativa

serie: RD-4010 RVX02111 RVX05111 5 3.5 ÷ 5.75 0.16 6000 6.4 28
40x40x20
RVX02112 RVX05112 12 6.0 ÷ 13.8 0.07 6000 6.4 28
serie: RD-4020
RVX02113 RVX05113 24 12.0 ÷ 27.6 0.06 6000 6.4 28
546
RVX03111 RVX06111 5 3.5 ÷ 5.75 0.20 7000 7.6 33

RVX03112 RVX06112 12 6.0 ÷ 13.8 0.09 7000 7.6 33

RVX03113 RVX06113 24 12.0 ÷ 27.6 0.09 7000 7.6 33

Codice Adimpex Tensione Tensione Corrente Velocità CFM dB
bronzine a sfera di lavoro operativa

RVX02131 RVX05131 5 3.5 ÷ 5.75 0.25 6200 6.4 26

RVX02132 RVX05132 12 6.0 ÷ 13.8 0.10 6200 6.4 26

RVX02133 RVX05133 24 12.0 ÷ 27.6 0.06 6200 6.4 26

RVX03131 RVX06131 5 3.5 ÷ 5.75 0.28 7500 7.9 31

RVX03132 RVX06132 12 6.0 ÷ 13.8 0.12 7500 7.9 31

RVX03133 RVX06133 24 12.0 ÷ 27.6 0.07 7500 7.9 31
