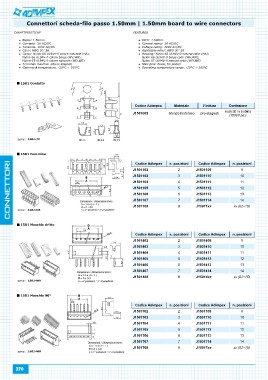

Page 270 - Catalogo Adimpex 2016

Connettori scheda-filo passo 1.50mm | 1.50mm board to wire connectors

CARATTERISTICHE FEATURES

Passo: 1.50mm Pitch: 1.50mm
Corrente: 1A AC/DC Current rating: 1A AC/DC
Tensione: 100V AC/DC Voltage rating: 100V AC/DC
Cavo: AWG 30÷26 Applicable wires: AWG 30÷26
Corpo: Nylon 66 UL94V-0 colore naturale (HA); Housing: Nylon 66 UL94V-0 natural color (HA);
Nylon 66 UL94V-0 colore eige (WV,WR); Nylon 66 UL94V-0 beige color (WV,WR);
Nylon 6T UL94V-0 colore naturale (WD,WE) Nylon 6T UL94V-0 natural color (WD,WE)
Terminali maschio: ottone stagnati Male pins: brass, tin plated
Gamma di temperatura: -25°C ÷ 105°C Operating temperature range: -25°C ÷ 105°C

1501 Contatto

Codice Adimpex Materiale Finitura Confezione
J1501005 bronzo fosforoso pre-stagnati nastrati in bobina

(15000 pz.)

serie: 15 1-TC Codice Adimpex n. posizioni Codice Adimpex n. posizioni
1501 Femmina J1501102 2 J1501109 9
J1501103 3 J1501110 10
serie: 15 1-HA J1501104 4 J1501111 11
1501 Maschio dritto J1501105 5 J1501112 12
J1501106 6 J1501113 13
serie: 15 1-WV J1501107 7 J1501114 14
1501 Maschio 90° J1501108 8 J15 11xx
xx (02÷15)
serie: 15 1-WR
Codice Adimpex n. posizioni Codice Adimpex n. posizioni
270 J1501402 2 J1501409 9
J1501403 3 J1501410 10
J1501404 4 J1501411 11
J1501405 5 J1501412 12
J1501406 6 J1501413 13
J1501407 7 J1501414 14
J1501408 8 J15 14xx
xx (02÷15)

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
J1501702 2 J1501709 9
J1501703 3 J1501710 10
J1501704 4 J1501711 11
J1501705 5 J1501712 12
J1501706 6 J1501713 13
J1501707 7 J1501714 14
J1501708 8 J15 17xx
xx (02÷15)
