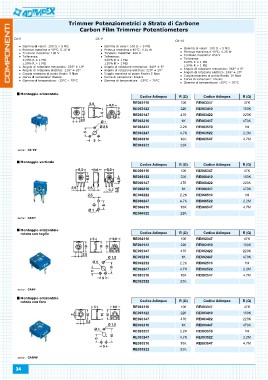

Page 24 - Catalogo Adimpex 2016
P. 24

Trimmer Potenziometrici a Strato di Carbone
                                 Carbon Film Trimmer Potentiometers

CA-6                                                CA-9                                                CA-14

         Gamma di valori: 100 Ω ÷ 5 MΩ                       Gamma di valori: 100 Ω ÷ 5 MΩ                       Gamma di valori: 100 Ω ÷ 5 MΩ
         Potenza massima a 40°C: 0.10 W                      Potenza massima a 40°C: 0.15 W                      Potenza massima a 40°C: 0.25 W
         Tensione massima: 100 V                             Tensione massima: 200 V                             Tensione massima: 250 V
         Tolleranza:                                         Tolleranza:                                         Tolleranza:
         ±20% R ≤ 1 MΩ                                       ±20% R ≤ 1 MΩ                                       ±20% R ≤ 1 MΩ
         ±30% R > 1 MΩ                                       ±30% R > 1 MΩ                                       ±30% R > 1 MΩ
         Angolo di rotazione meccanico: 235° ± 10°           Angolo di rotazione meccanico: 240° ± 5°            Angolo di rotazione meccanico: 265° ± 5°
         Angolo di rotazione elettrico: 215° ± 20°           Angolo di rotazione elettrico: 220° ± 20°           Angolo di rotazione elettrico: 245° ± 20°
         Coppia massima al punto finale: 5 Ncm               Coppia massima al punto finale: 5 Ncm               Coppia massima al punto finale: 10 Ncm
         Curva di variazione: lineare                        Curva di variazione: lineare                        Curva di variazione: lineare
         Gamma di temperatura: -25°C ÷ 70°C                  Gamma di temperatura: -25°C ÷ 70°C                  Gamma di temperatura: -25°C ÷ 70°C

  Montaggio orizzontale                                   Codice Adimpex                                R (Ω)        Codice Adimpex  R (Ω)
serie: CA-6V                                        RE063110                                             100   RE063347               47K
                                                    RE063122                                             220   RE063410              100K
                                                    RE063147                                             470   RE063422              220K
                                                    RE063210                                             1K    RE063447              470K
                                                    RE063222                                            2.2K   RE063510               1M
                                                    RE063247                                            4.7K   RE063522              2.2M
                                                    RE063310                                             10K   RE063547              4.7M
                                                    RE063322                                             22K

  Montaggio verticale                                     Codice Adimpex                                R (Ω)        Codice Adimpex  R (Ω)
serie: CA6H                                         RE066110                                             100   RE066347               47K
                                                    RE066122                                             220   RE066410              100K
                                                    RE066147                                             470   RE066422              220K
                                                    RE066210                                             1K    RE066447              470K
                                                    RE066222                                            2.2K   RE066510               1M
                                                    RE066247                                            4.7K   RE066522              2.2M
                                                    RE066310                                             10K   RE066547              4.7M
                                                    RE066322                                             22K

    Montaggio orizzontale                                 Codice Adimpex                                R (Ω)        Codice Adimpex  R (Ω)
    rotore con taglio                               RE092110                                             100   RE092347               47K
                                                    RE092122                                             220   RE092410              100K
 serie: CA9V                                        RE092147                                             470   RE092422              220K
    Montaggio orizzontale                           RE092210                                             1K    RE092447              470K
    rotore con foro                                 RE092222                                            2.2K   RE092510               1M
                                                    RE092247                                            4.7K   RE092522              2.2M
 serie: CA9MV                                       RE092310                                             10K   RE092547              4.7M
                                                    RE092322                                             22K
24
                                                          Codice Adimpex                                R (Ω)        Codice Adimpex  R (Ω)
                                                    RE093110                                             100   RE093347               47K
                                                    RE093122                                             220   RE093410              100K
                                                    RE093147                                             470   RE093422              220K
                                                    RE093210                                             1K    RE093447              470K
                                                    RE093222                                            2.2K   RE093510               1M
                                                    RE093247                                            4.7K   RE093522              2.2M
                                                    RE093310                                             10K   RE093547              4.7M
                                                    RE093322                                             22K
