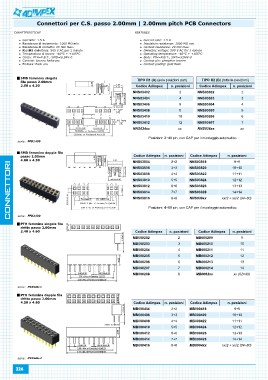

P. 226

Connettori per C.S. passo 2.00mm | 2.00mm pitch PCB Connectors

CARATTERISTICHE                                       FEATURES

         Corrente: 1.5 A                                       Current rate: 1.5 A
         Resistenza di isolamento: 1000 MΩ min.                Insulation resistance: 1000 MΩ min.
         Resistenza di contatto: 20 mΩ max.                    Contact resistance: 20 mΩ max.
         Rigidità dielettrica: 500 V AC per 1 minuto           Dielectric voltage: 500 V AC for 1 minute
         Temperatura di lavoro: -40°C ÷ +105°C                 Operating temperature: -40°C ÷ +105°C
         Corpo: PTH=P.B.T., SMD=UL94V-0                        Body: PTH=P.B.T., SMT=UL94V-0
         Contatti: bronzo fosforoso                            Contact pin: phosphor bronze
         Finitura: flash oro                                   Contact plating: gold flash

    SMD femmina singola                               TIPO R1 (A) (solo posizioni pari)  TIPO R2 (B) (tutte le posizioni)
    fila passo 2.00mm
    2.50 x 4.30                                       Codice Adimpex n. posizioni        Codice Adimpex n. posizioni

 serie: FFD1430                                       NNS03402          2                NNS03602                2
    SMD femmina doppia fila
    passo 2.00mm                                      NNS03404          4                NNS03603                3
    4.60 x 4.30
                                                      NNS03406          6                NNS03604                4
 serie: FFD2430
    PTH femmina singola fila                          NNS03408          8                NNS03605                5
    dritto passo 2.00mm
    2.40 x 4.60                                       NNS03410          10               NNS03606                6

 serie: PS2S46-1                                      NNS03412          12               NNS03607                7
    PTH femmina doppia fila
    dritto passo 2.00mm                               NNS034xx          xx               NNS036xx                xx
    4.50 x 4.60
                                                      Posizioni: 2÷40 pin, con CAP per il montaggio automatico.
 serie: PS2S46-2
                                                      Codice Adimpex    n. posizioni     Codice Adimpex       n. posizioni
226                                                   NNS03804               2+2         NNS03818                   9+9
                                                      NNS03806               3+3         NNS03820
                                                      NNS03808               4+4         NNS03822                 10+10
                                                      NNS03810               5+5         NNS03824                 11+11
                                                      NNS03812               6+6         NNS03826                 12+12
                                                      NNS03814               7+7         NNS03828                 13+13
                                                      NNS03816               8+8         NNS038xx                 14+14
                                                                                                          xx/2 + xx/2 (04÷80)

                                                      Posizioni: 4÷80 pin, con CAP per il montaggio automatico.

                                                        Codice Adimpex  n. posizioni       Codice Adimpex  n. posizioni
                                                      MB000202                 2         MB000209                 9
                                                      MB000203                 3         MB000210                10
                                                      MB000204                 4         MB000211                11
                                                      MB000205                 5         MB000212                12
                                                      MB000206                 6         MB000213                13
                                                      MB000207                 7         MB000214                14
                                                      MB000208                 8         MB0002xx
                                                                                                           xx (02÷40)

                                                      Codice Adimpex    n. posizioni     Codice Adimpex       n. posizioni
                                                      MB000404               2+2         MB000418                   9+9
                                                      MB000406               3+3         MB000420
                                                      MB000408               4+4         MB000422                 10+10
                                                      MB000410               5+5         MB000424                 11+11
                                                      MB000412               6+6         MB000426                 12+12
                                                      MB000414               7+7         MB000428                 13+13
                                                      MB000416               8+8         MB0004xx                 14+14
                                                                                                          xx/2 + xx/2 (04÷80)
