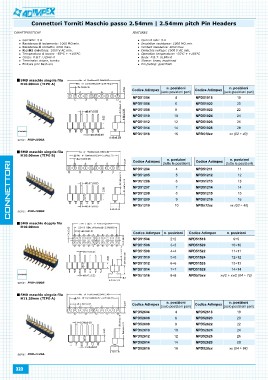

Page 222 - Catalogo Adimpex 2016

Connettori Torniti Maschio passo 2.54mm | 2.54mm pitch Pin Headers

CARATTERISTICHE FEATURES

Corrente: 3 A Current rate: 3 A
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Resistenza di contatto: 4mΩ max. Contact resistance: 4mΩ max.
Rigidità dielettrica: 1000 V AC min. Dielectric voltage: 1000 V AC min.
Temperatura di lavoro: -55°C ÷ +105°C Operation temperature: -55°C ÷ +105°C
Corpo: P.B.T. UL94V-0 Body: P.B.T. UL94V-0
Terminale: ottone, tornito Sleeve: brass, machined
Finitura pin: flash oro Pin plating: gold flash

SMD maschio singola fila Codice Adimpex n. posizioni Codice Adimpex n. posizioni
H10.00mm (TIPO A) (solo posizioni pari) (solo posizioni pari)

serie: PHD-1000A NPD51004 4 NPD51018 18
SMD maschio singola fila
H10.00mm (TIPO B) NPD51006 6 NPD51020 20

serie: PHD-1000B NPD51008 8 NPD51022 22
SMD maschio doppia fila
H10.00mm NPD51010 10 NPD51024 24

serie: PHD-1000B NPD51012 12 NPD51026 26
SMD maschio singola fila
H11.20mm (TIPO A) NPD51014 14 NPD51028 28

serie: PHD-1120A NPD51016 16 NPD510xx xx (02 ÷ 40)

222 Codice Adimpex n. posizioni Codice Adimpex n. posizioni
(tutte le posizioni) (tutte le posizioni)

NPD51204 4 NPD51211 11

NPD51205 5 NPD51212 12

NPD51206 6 NPD51213 13

NPD51207 7 NPD51214 14

NPD51208 8 NPD51215 15

NPD51209 9 NPD51216 16

NPD51210 10 NPD512xx xx (03 ÷ 40)

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
NPD51518 9+9
NPD51504 2+2 NPD51520
NPD51522 10+10
NPD51506 3+3 NPD51524 11+11
NPD51526 12+12
NPD51508 4+4 NPD51528 13+13
NPD515xx 14+14
NPD51510 5+5 xx/2 + xx/2 (04 ÷ 72)

NPD51512 6+6

NPD51514 7+7

NPD51516 8+8

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
(solo posizioni pari) (solo posizioni pari)

NPD52604 4 NPD52618 18

NPD52606 6 NPD52620 20

NPD52608 8 NPD52622 22

NPD52610 10 NPD52624 24

NPD52612 12 NPD52626 26

NPD52614 14 NPD52628 28

NPD52616 16 NPD526xx xx (04 ÷ 64)
