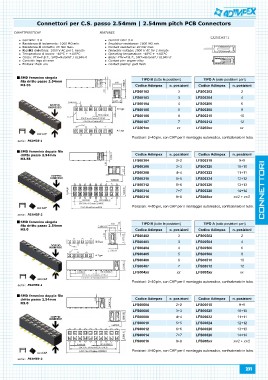

Page 231 - Catalogo Adimpex 2016

Connettori per C.S. passo 2.54mm | 2.54mm pitch PCB Connectors

CARATTERISTICHE FEATURES

Corrente: 3 A Current rate: 3 A
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Resistenza di contatto: 20 mΩ max. Contact resistance: 20 mΩ max.
Rigidità dielettrica: 1000 V AC per 1 minuto Dielectric voltage: 1000 V AC for 1 minute
Temperatura di lavoro: -40°C ÷ +105°C Operating temperature: -40°C ÷ +105°C
Corpo: PTH=P.B.T., SMD=Nylon6T / UL94V-0 Body: PTH=P.B.T., SMT=Nylon6T / UL94V-0
Contatti: lega di rame Contact pin: copper alloy
Finitura: flash oro Contact plating: gold flash

SMD femmina singola TIPO B (tutte le posizioni) TIPO A (solo posizioni pari)
fila dritto passo 2.54mm
H3.55 Codice Adimpex n. posizioni Codice Adimpex n. posizioni

serie: PS1M35-1 LFS00102 2 LFS00202 2
SMD femmina doppia fila
dritto passo 2.54mm LFS00103 3 LFS00204 4
H3.55
LFS00104 4 LFS00206 6
serie: PS1M35-2
SMD femmina singola LFS00105 5 LFS00208 8
fila dritto passo 2.54mm
H5.0 LFS00106 6 LFS00210 10

serie: PS1M50-1 LFS00107 7 LFS00212 12
SMD femmina doppia fila
dritto passo 2.54mm LFS001xx xx LFS002xx xx
H5.0
Posizioni: 2÷40 pin, con CAP per il montaggio automatico, confezionato in tubo.
serie: PS1M50-2
Codice Adimpex n. posizioni Codice Adimpex n. posizioni
LFS00304 2+2 LFS00318 9+9
LFS00306 3+3 LFS00320
LFS00308 4+4 LFS00322 10+10
LFS00310 5+5 LFS00324 11+11
LFS00312 6+6 LFS00326 12+12
LFS00314 7+7 LFS00328 13+13
LFS00316 8+8 LFS003xx 14+14
xx/2 + xx/2

Posizioni: 4÷80 pin, con CAP per il montaggio automatico, confezionato in tubo.

TIPO B (tutte le posizioni) TIPO A (solo posizioni pari)

Codice Adimpex n. posizioni Codice Adimpex n. posizioni

LFS00402 2 LFS00502 2

LFS00403 3 LFS00504 4

LFS00404 4 LFS00506 6

LFS00405 5 LFS00508 8

LFS00406 6 LFS00510 10

LFS00407 7 LFS00512 12

LFS004xx xx LFS005xx xx

Posizioni: 2÷40 pin, con CAP per il montaggio automatico, confezionato in tubo.

Codice Adimpex n. posizioni Codice Adimpex n. posizioni
LFS00604 2+2 LFS00618 9+9
LFS00606 3+3 LFS00620
LFS00608 4+4 LFS00622 10+10
LFS00610 5+5 LFS00624 11+11
LFS00612 6+6 LFS00626 12+12
LFS00614 7+7 LFS00628 13+13
LFS00616 8+8 LFS006xx 14+14
xx/2 + xx/2

Posizioni: 4÷80 pin, con CAP per il montaggio automatico, confezionato in tubo.
