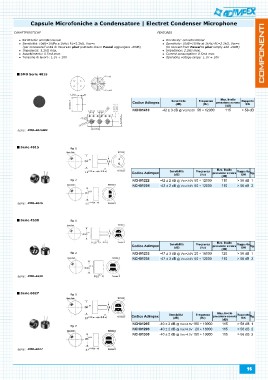

Page 95 - Catalogo Adimpex 2016

Capsule Microfoniche a Condensatore | Electret Condenser Microphone

CARATTERISTICHE FEATURES

Direttività: omnidirezionale Directivity: omnidirectional
Sensibilità: (0dB=1V/Pa a 1kHz) RL=2.2kΩ, Vcc=x Sensitivity: (0dB=1V/Pa at 1kHz) RL=2.2kΩ, Vcc=x
(per conoscere l'unità di misura in µbar piuttosto che in Pascal aggiungere -20dB) (to convert from Pascal to µbar simply add -20dB)
Impedenza: 2.2kΩ max. Impedance: 2.2kΩ max.
Assorbimento: 0.5mA max Current consumption: 0.5mA max.
Tensione di lavoro: 1.1V ÷ 10V Operating voltage range: 1.1V ÷ 10V

SMD Serie 4015

Codice Adimpex Sensibilità Frequenza Max. livello Rapporto
(dB) (Hz) pressione sonora S/N

(dB)

NCH01410 -42 ± 3 dB @ Vcc=2.0V 50 ÷ 12000 115 > 58 dB

serie: PMO-4015MN Codice Adimpex Sensibilità Frequenza Max. livello Rapporto fig.
Serie 4015 (dB) (Hz) pressione sonora S/N

serie: PMO-4015 (dB)
Serie 4530
NCH01222 -42 ± 2 dB @ Vcc=3.0V 50 ÷ 12000 110 > 58 dB 1
serie: PMO-4530
Serie 6027 NCH01224 -42 ± 2 dB @ Vcc=3.0V 50 ÷ 12000 110 > 58 dB 2

serie: PMO-6027 Codice Adimpex Sensibilità Frequenza Max. livello Rapporto fig.
(dB) (Hz) pressione sonora S/N

(dB)

NCH01233 -47 ± 3 dB @ Vcc=2.0V 20 ÷ 16000 120 > 58 dB 1

NCH01235 -47 ± 3 dB @ Vcc=2.0V 50 ÷ 12000 110 > 58 dB 2

Codice Adimpex Sensibilità Frequenza Max. livello Rapporto fig.
(dB) (Hz) pressione sonora S/N

(dB)

NCH01295 -40 ± 2 dB @ Vcc=4.5V 100 ÷ 10000 115 > 58 dB 1

NCH01296 -40 ± 2 dB @ Vcc=4.5V 20 ÷ 16000 115 > 56 dB 2

NCH01300 -40 ± 2 dB @ Vcc=4.5V 100 ÷ 10000 115 > 56 dB 2

95
