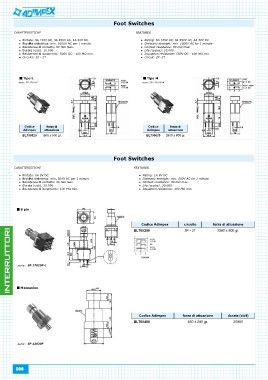

Page 508 - Catalogo Adimpex 2016

CARATTERISTICHE Foot Switches

Portata: 6A 125V AC, 3A 250V AC, 4A 30V DC FEATURES
Rigidità dielettrica: min. 1000V AC per 1 minuto
Resistenza di contatto: 50 mΩ max. Rating: 6A 125V AC, 3A 250V AC, 4A 30V DC
Durata (cicli): 10.000 Dielectric strenght: min. 1000V AC for 1 minute
Resistenza di isolamento: 500V DC - 100 MΩ min. Contact resistance: 50 mΩ max.
Circuito: 2P - 2T Life (cycles): 10.000
Insulation resistance: 500V DC - 100 MΩ min.
Tipo L Circuit: 2P -2T

serie: SF-12011F Tipo M

serie: SF-12011F-M

Codice forza di Codice forza di
Adimpex attuazione Adimpex attuazione

BL700020 1600 ± 500 gr. BL700030 2800 ± 800 gr.

CARATTERISTICHE Foot Switches
Portata: 1A 9V DC
Rigidità dielettrica: min. 500V AC per 1 minuto FEATURES
Resistenza di contatto: 30 mΩ max.
Durata (cicli): 30.000 Rating: 1A 9V DC
Resistenza di isolamento: 100 MΩ min. Dielectric strenght: min. 500V AC for 1 minute
Contact resistance: 30 mΩ max.
9 pin Life (cycles): 30.000
Insulation resistance: 100 MΩ min.

Codice Adimpex circuito forza di attuazione
BL700250 3P - 2T 3000 ± 800 gr.

serie: SF-17020F-L Codice Adimpex forza di attuazione durata (cicli)
Meccanico BL700400 650 ± 200 gr. 20000

serie: SF-12030F

508
