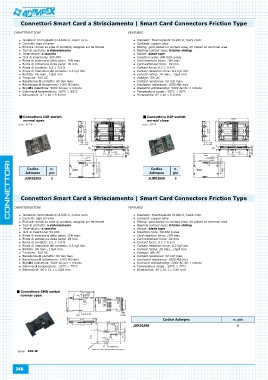

Page 346 - Catalogo Adimpex 2016
P. 346
Connettori Smart Card a Strisciamento | Smart Card Connectors Friction Type
CARATTERISTICHE FEATURES
Isolatore: termoplastico UL94V-0, colore nero Insulator: thermoplastic UL94V-0, black color
Contatti: lega di rame Contacts: copper alloy
Finitura: dorati su area di contatto, stagnati sul terminale Plating: gold plated on contact area, tin plated on terminal area
Tipo di contatto: a strisciamento Reading contact type: friction sliding
Interruttore: a lamella Switch: blade type
Cicli di inserzione: 300.000 Insertion cycle: 300.000 cycles
Forza di inserzione della carta: 15N max. Card insertion force: 15N max.
Forza di estrazione della carta: 1N min. Card withdrawl force: 1N min.
Forza di contatto: 0.2 ÷ 0.6 N Contact force: 0.2 ÷ 0.6 N
Forza di ritenzione del contatto: 0.3 kgf min. Contact retention force: 0.3 kgf min.
Portata: 1A max., 10µA min. Current rating: 1A max., 10µA min.
Tensione: 30V AC Voltage: 30V AC
Resistenza di contatto: 50 mΩ max. Contact resistance: 50 mΩ max.
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Rigidità dielettrica: 500V AC per 1 minuto Dielectric withstanding: 500V AC for 1 minute
Gamma di temperatura: -20°C ÷ 85°C Temperature range: -20°C ÷ 85°C
Dimensioni: 62 x 40 x 5.8 mm Dimensions: 62 x 40 x 5.8 mm
Connettore DIP switch Connettore DIP switch
normal open normal close
serie: SCF-R serie: SCF-R
Codice n. Codice n.
Adimpex pin Adimpex pin
JUK02508 8 JUK02608 8
Connettori Smart Card a Strisciamento | Smart Card Connectors Friction Type
CARATTERISTICHE FEATURES
Isolatore: termoplastico UL94V-0, colore nero Insulator: thermoplastic UL94V-0, black color
Contatti: lega di rame Contacts: copper alloy
Finitura: dorati su area di contatto, stagnati sul terminale Plating: gold plated on contact area, tin plated on terminal area
Tipo di contatto: a strisciamento Reading contact type: friction sliding
Interruttore: a lamella Switch: blade type
Cicli di inserzione: 50.000 Insertion cycle: 50.000 cycles
Forza di inserzione della carta: 15N max. Card insertion force: 15N max.
Forza di estrazione della carta: 1N min. Card withdrawl force: 1N min.
Forza di contatto: 0.2 ÷ 0.6 N Contact force: 0.2 ÷ 0.6 N
Forza di ritenzione del contatto: 0.3 kgf min. Contact retention force: 0.3 kgf min.
Portata: 1A max., 10µA min. Current rating: 1A max., 10µA min.
Tensione: 30V AC Voltage: 30V AC
Resistenza di contatto: 50 mΩ max. Contact resistance: 50 mΩ max.
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Rigidità dielettrica: 500V AC per 1 minuto Dielectric withstanding: 500V AC for 1 minute
Gamma di temperatura: -20°C ÷ 70°C Temperature range: -20°C ÷ 70°C
Dimensioni: 56 x 31.1 x 3.65 mm Dimensions: 56 x 31.1 x 3.65 mm
Connettore SMD switch
normal open
Codice Adimpex n. pin
8
JUK02588
serie: SCG-W
346
