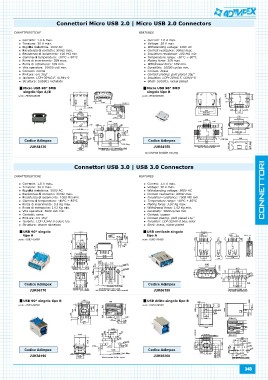

Page 343 - Catalogo Adimpex 2016

Connettori Micro USB 2.0 | Micro USB 2.0 Connectors

CARATTERISTICHE FEATURES

Corrente: 1.0 A max. Current: 1.0 A max.
Tensione: 30 V max. Voltage: 30 V max.
Rigidità dielettrica: 100V AC Withstanding voltage: 100V AC
Resistenza di contatto: 30mΩ max. Contact resistance: 30mΩ max.
Resistenza di isolamento: 100 MΩ min. Insulation resistance: 100 MΩ min.
Gamma di temperatura: -30°C ÷ 80°C Temperature range: -30°C ÷ 80°C
Forza di inserimento: 35N max. Mating force: 35N max.
Forza di estrazione: 10N min. Withdrawal force: 10N min.
Vita operativa: 10000 cicli min. Durability: 10000 cycles min.
Contatti: ottone Contact: brass
Finitura: oro 30µ" Contact plating: gold plated 30µ"
Isolante: LCP+30%G.F. UL94V-0 Insulator: LCP+30%G.F. UL94V-0
Struttura: SUS301 nichelato Shell: SUS301, nickel plated

Micro USB 90° SMD Micro USB 90° SMD
singolo tipo A B singolo tipo B

serie: MCSB5ABSW serie: MCSB5BSWX

Codice Adimpex Codice Adimpex
JUK64130 JUK64150

su richiesta fornibile con peg

Connettori USB .0 | USB .0 Connectors

CARATTERISTICHE FEATURES

Corrente: 1.5 A max. Current: 1.5 A max.
Tensione: 30 V max. Voltage: 30 V max.
Rigidità dielettrica: 500V AC Withstanding voltage: 500V AC
Resistenza di contatto: 30mΩ max. Contact resistance: 30mΩ max.
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Gamma di temperatura: -40°C ÷ 85°C Temperature range: -40°C ÷ 85°C
Forza di inserimento: 3.5 g max. Mating force: 3.5 g max.
Forza di estrazione: 1.0 g min. Withdrawal force: 1.0 g min.
Vita operativa: 5000 cicli min. Durability: 5000 cycles min.
Contatti: rame Contact: copper
Finitura: oro 15µ" Contact plating: gold plated 15µ"
Isolante: LCP UL94V-0 colore lu Insulator: LCP UL94V-0 blue color
Struttura: ottone nichelato Shell: brass, nickel plated

USB 90° singolo USB verticale singolo
tipo A tipo A

serie: USB3-09ASR serie: USB3-09ASD

Codice Adimpex Codice Adimpex
JUK66170 JUK66180

USB 90° singolo tipo B USB ritto singolo tipo B

serie: USB3-09BSR serie: USB3-09BSD

Codice Adimpex Codice Adimpex
JUK66190 JUK66200
