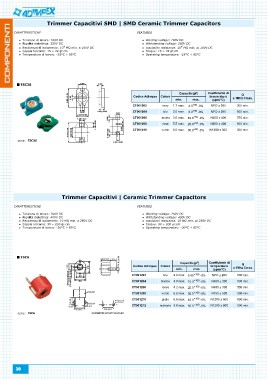

Page 30 - Catalogo Adimpex 2016

Trimmer Capacitivi SMD | SMD Ceramic Trimmer Capacitors

CARATTERISTICHE FEATURES

Tensione di lavoro: 100V DC Working voltage: 100V DC
Rigidità dielettrica: 220V DC Withstanding voltage: 220V DC
Resistenza di isolamento: 104 MΩ min. a 100V DC Insulation resistance: 104 MΩ min. at 100V DC
Coppia torcente: 15 ÷ 72 gf.cm Torque: 15 ÷ 72 gf.cm
Temperatura di lavoro: -25°C ÷ 85°C Operating temperature: -25°C ÷ 85°C

TSC3S Codice Adimpex Colore Capacità (pF) Coefficiente di Q
serie: TSC3S temperatura a 1Mhz Cmax.
CT001002 min. max. (ppm/°C)
CT001004 NPO ± 300 300 min.
CT001006 nero 1.7 max. 4.0+50 -0% 500 min.
CT001008 NPO ± 200 700 min.
CT001010 blu 2.0 max. 6.0+50 -0% 500 min.
N600 ± 400 300 min.
avorio 3.0 max. 10.0+50 -0%
N900 ± 400
rosa 5.5 max. 20.0+50 -0%
N1200 ± 300
verde 8.0 max. 30.0+50 -0%

Trimmer Capacitivi | Ceramic Trimmer Capacitors

CARATTERISTICHE FEATURES

Tensione di lavoro: 200V DC Working voltage: 200V DC
Rigidità dielettrica: 400V DC Withstanding voltage: 400V DC
Resistenza di isolamento: 10 MΩ min. a 250V DC Insulation resistance: 10 MΩ min. at 250V DC
Coppia torcente: 30 ÷ 200 gr.cm Torque: 30 ÷ 200 gr.cm
Temperatura di lavoro: -30°C ÷ 85°C Operating temperature: -30°C ÷ 85°C

TSC6 Codice Adimpex Colore Capacità (pF) Coefficiente di Q
serie: TSC6 temperatura a 1Mhz Cmax.
CT001202 min. max. (ppm/°C)
CT001204 NPO ± 200 500 min.
CT001206 blu 2.0 max. 5.00+100 -0% N450 ± 300 500 min.
CT001208 N450 ± 300 500 min.
CT001210 bianco 3.0 max. 10.0+100 -0% N750 ± 500 500 min.
CT001212 N1200 ± 500 500 min.
rosso 4.2 max. 20.0+100 -0% N1200 ± 500 500 min.

verde 6.2 max. 30.0+100 -0%

giallo 6.8 max. 40.0+100 -0%

marrone 9.8 max. 50.0+100 -0%

30
