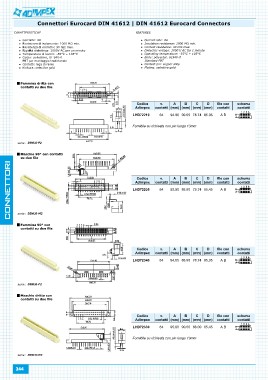

P. 244
Connettori Eurocard DIN 41612 | DIN 41612 Eurocard Connectors
CARATTERISTICHE FEATURES
Corrente: 2A Current rate: 2A
Resistenza di isolamento: 1000 MΩ min. Insulation resistance: 1000 MΩ min.
Resistenza di contatto: 30 mΩ max. Contact resistance: 30 mΩ max.
Rigidità dielettrica: 1000V AC per un minuto Dielectric voltage: 1000 V AC for 1 minute
Temperatura di lavoro: -55°C ÷ 105°C Operating temperature: -55°C ÷ 105°C
Corpo: poliestere, UL 94V-0 Body: polyester, UL94V-0
PBT per montaggio tradizionale Standard PBT
Contatti: lega di rame Contact pin: copper alloy
Finitura: selective gold Plating: selective gold
Femmina dritta con
contatti su due file
Codice n. A B C D file con schema
Adimpex contatti (mm) (mm) (mm) (mm) contatti contatti
LHD72210 64 94.90 90.05 78.74 85.05 A B
Fornibile su richiesta con pin lungo 13mm
serie: DINLS-F2
Maschio 90° con contatti
su due file
Codice n. A B C D file con schema
Adimpex contatti (mm) (mm) (mm) (mm) contatti contatti
LHD72205
64 93.90 88.90 78.74 85.45 A B
serie: DINLR-M2
Femmina 90° con
contatti su due file
Codice n. A B C D file con schema
Adimpex contatti (mm) (mm) (mm) (mm) contatti contatti
LHD72340 64 94.05 88.90 78.74 85.05 A B
serie: DINLR-F2 Codice n. A B C D file con schema
Maschio dritto con Adimpex contatti (mm) (mm) (mm) (mm) contatti contatti
contatti su due file
LHD72330 64 95.00 90.00 88.00 85.45 A B
serie: DINLS-M2
Fornibile su richiesta con pin lungo 13mm
